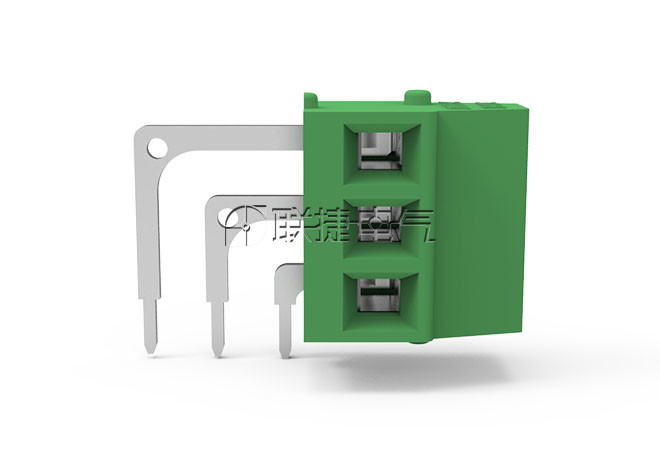

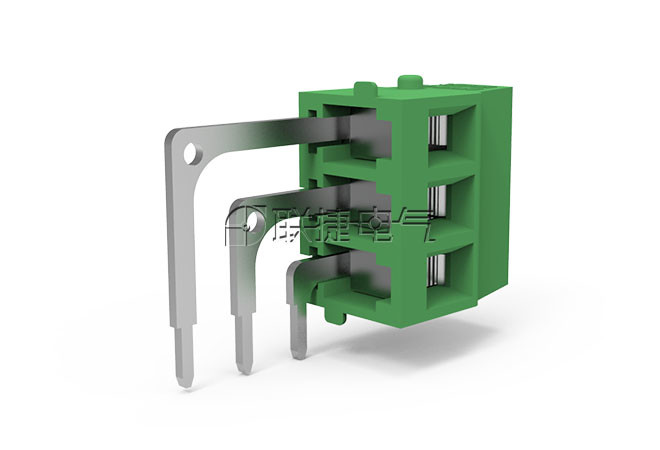

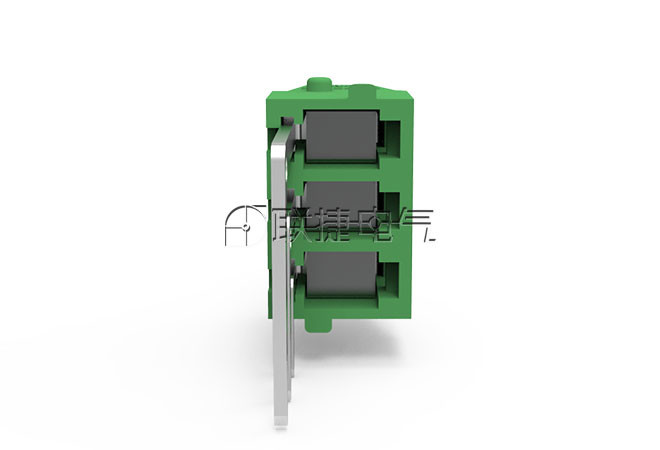

型号:LGV3B-5.0/LGV3B-5.08

位数:2P/3P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数

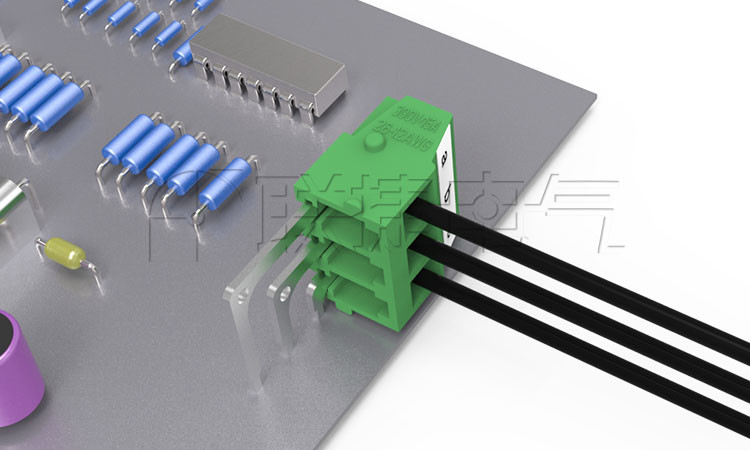

应用场景

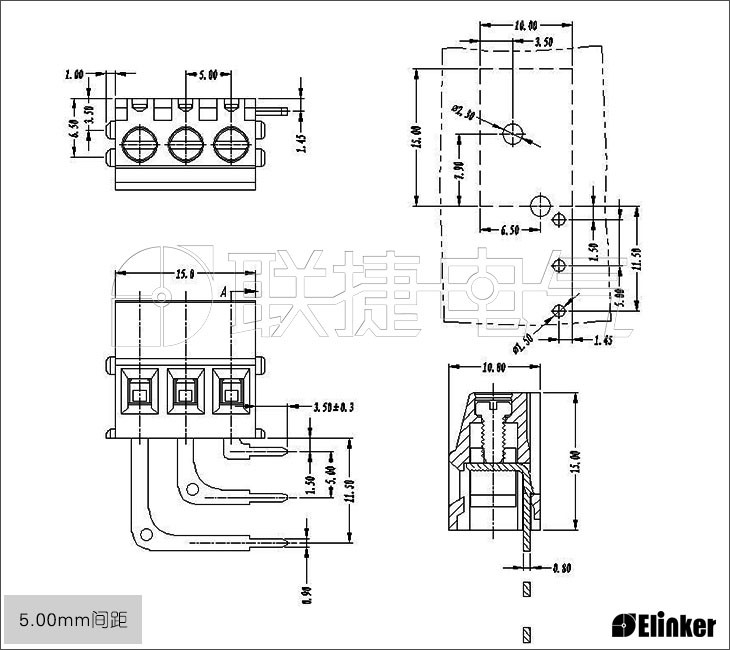

技术图纸
产品包装

优势

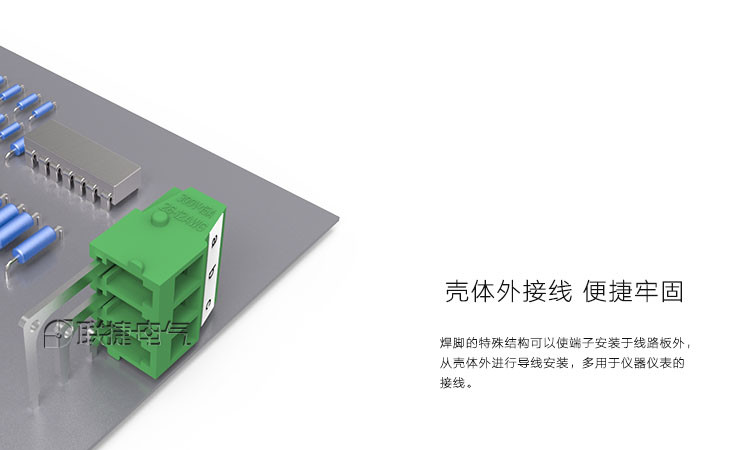

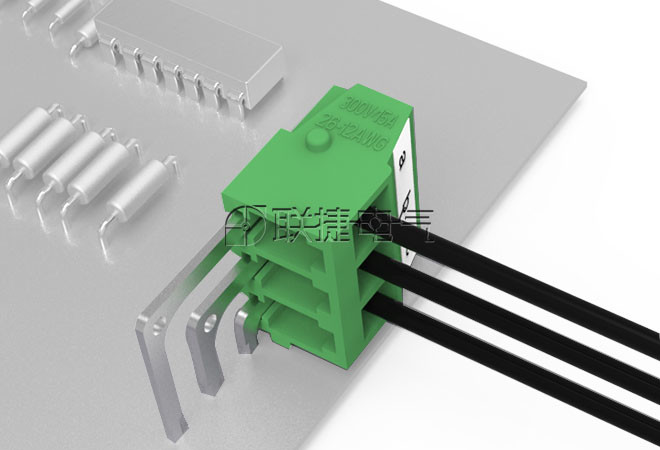

焊脚的特殊结构可于壳体外进行接线，使用环境灵活；

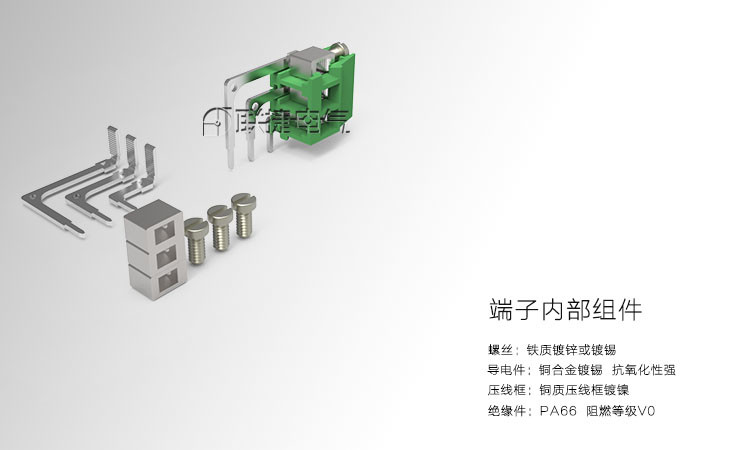

塑壳PA66，阻燃等级V0；

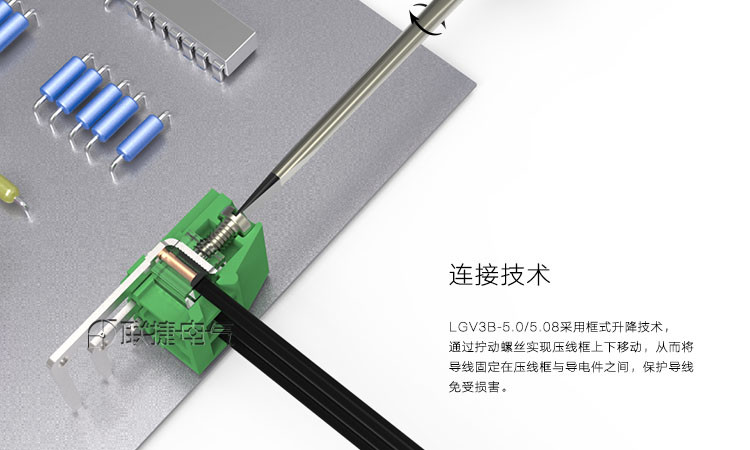

升降式压线方式，保护导线免受损坏；

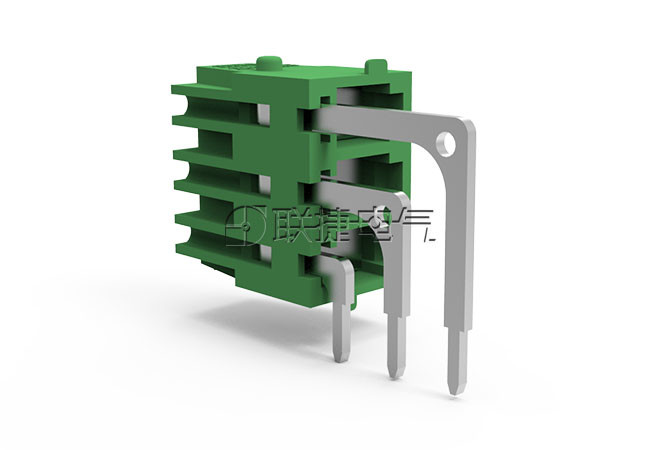

采用镀锡焊针，带散热通道，焊针端部收缩变细，易于安装。

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	15A
[额定电压]	300V
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[适用线规(AWG):]	26-12
[最大锁紧扭力(Nm):]	0.8
[耐电压值(kv):]	3
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	直焊式接线端子焊接式接线端子仪表端子绿色接线端子 5.08接线端子

配套产品

YK001-KT仪表壳体
