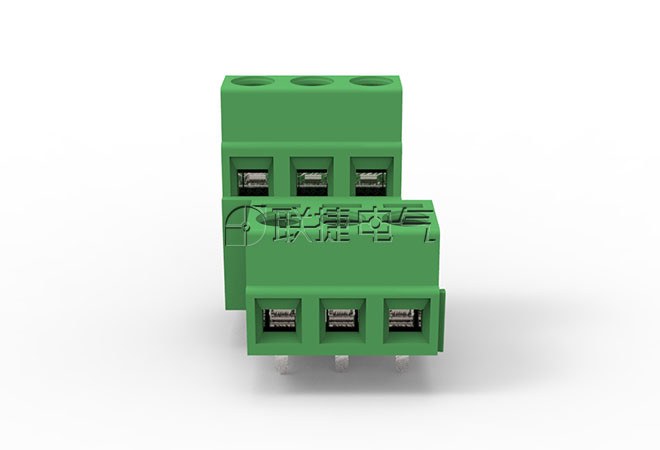

型号:LG127BH-5.0/LG127BH-5.08

位数:2-24P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

升降式压线方式；

塑壳PA66，阻燃等级V0；

双层设计，上下层错开半个针距方便接线；

采用镀锡焊针，带散热通道，焊针端部收缩变细，易于安装。

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	二层
[额定电流]	18A
[使用温度(℃):]	-40℃~+105℃
[额定电压]	300V
[适用线规(AWG):]	26-16
[最大锁紧扭力(Nm):]	0.4
[螺丝规格:]	M2.5
[剥线长度(mm):]	6
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	直焊式接线端子焊接式接线端子双层接线端子绿色接线端子 5.08接线端子
