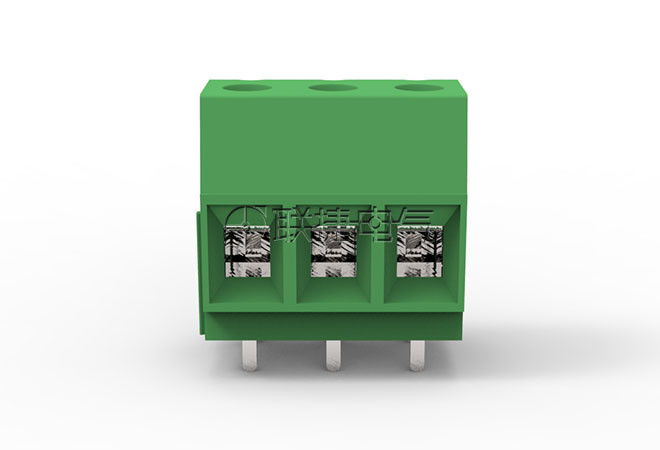

型号:LG1016B-10.16

位数:2-12

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

升降式压线方式；

塑壳PA66，阻燃等级V0；

大电气间隙设计和相应隔板可满足用户高电压接入要求；

大电流产品，2位和3位产品可以任意拼接，满足不同位数要求。

产品属性
[额定电流]	57A
[额定电压]	1000V
[端子针距]	10.16mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[适用线径(mm²):]	0.5-16
[适用线规(AWG):]	20-6
[最大锁紧扭力(Nm):]	1.2
[螺丝规格:]	M4
[剥线长度(mm):]	10
[耐电压值(kv):]	AC3500/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	直焊式接线端子/大电流接线端子/10.16接线端子
