型号:LG381V-3.5/LG381V-3.81

位数:2-24P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

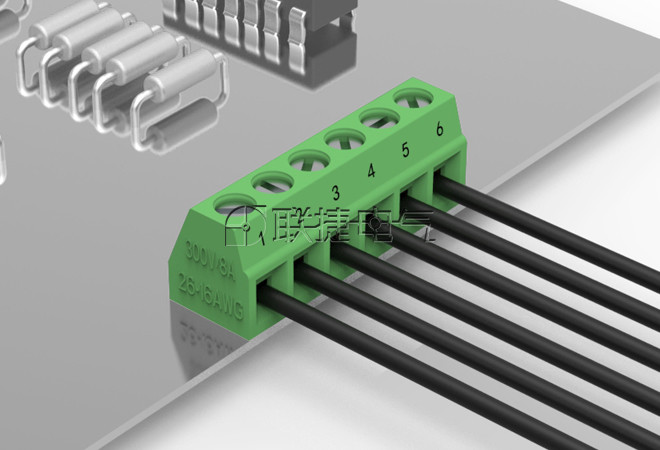

lg381-3.5/3.81上海联捷直焊式接线端子应用图

优势

升降式压线方式；

塑壳PA66，阻燃等级V0；

可接入0.14-1.5mm²的单芯线/0.14-1.0mm²的多芯线；

可提供2-24位一体式端子解决方案；

lg381-3.5/3.81上海联捷直焊式接线端子应用图

lg381-3.5/3.81上海联捷直焊式接线端子应用图

lg381-3.5/3.81上海联捷直焊式接线端子应用图

产品属性
[额定电压]	300V
[端子针距]	3.5/3.81mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[额定电流]	8A
[使用温度(℃):]	-40℃~+105℃
[适用线规(AWG):]	26-16
[最大锁紧扭力(Nm):]	0.2
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[焊针角度]	直针180度

直焊式接线端子排应用场景图
