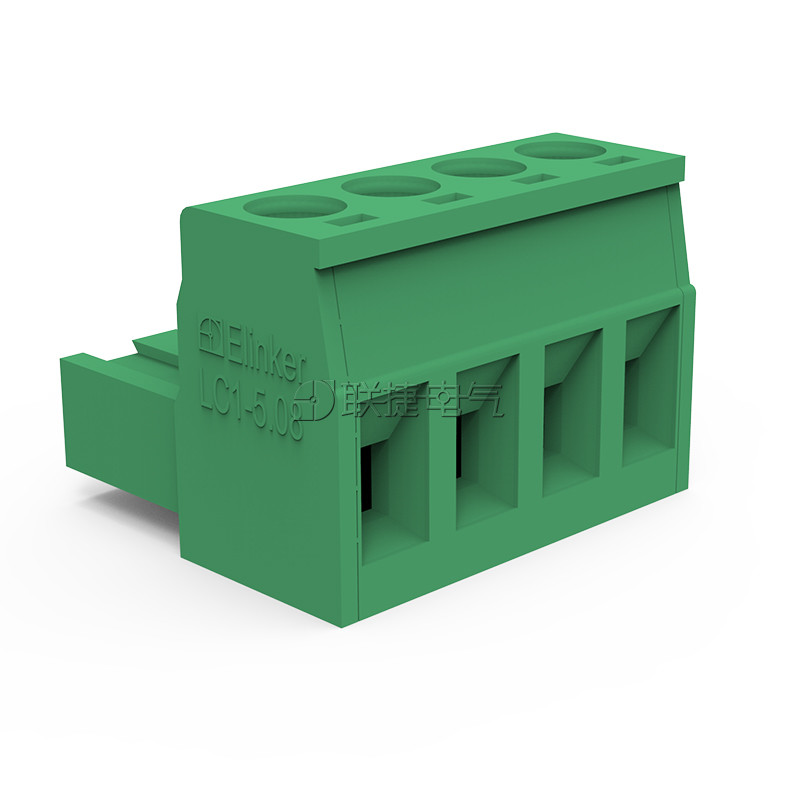

型号:LC1-5.0/LC1-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:2-12P常备，12线以上需要定制

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

上海联捷LC1-5.08空中对插组合式插拔端子免焊接

优势

间距小，节省空间；

配套组合方案丰富；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

可选择防错插保护。

上海联捷LC1-5.08空中对插组合式插拔端子

5.08mm插拔式接线端子内部结构

上海联捷LC1-5.08空中对插组合式插拔端子免焊接

上海联捷LC1-5.08空中对插组合式插拔端子保护壳

上海联捷LC1M-5.08法兰对插组合式插拔端子

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[额定电流]	15A
[额定电压]	300V
[使用温度(℃):]	-40℃~+105℃
[产品功能]	单层
[适用线规(AWG):]	28~12
[单芯/多芯线径(mm²):]	0.2~2.5
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式、PCB线路板端子
[同款型号]	MSTB 2.5/…-ST BLZP 5.00HC/180 SN 5ESDV 2EDGK-5.0 TJ 5.0 MC100-500 MSTB 2.5/…-ST-5.08 BLZP 5.08HC/180 SN 2ESDV 2EDGK-5.08 TJ5.08 MC100-508

上海联捷LC1-5.08插拔端子配套
