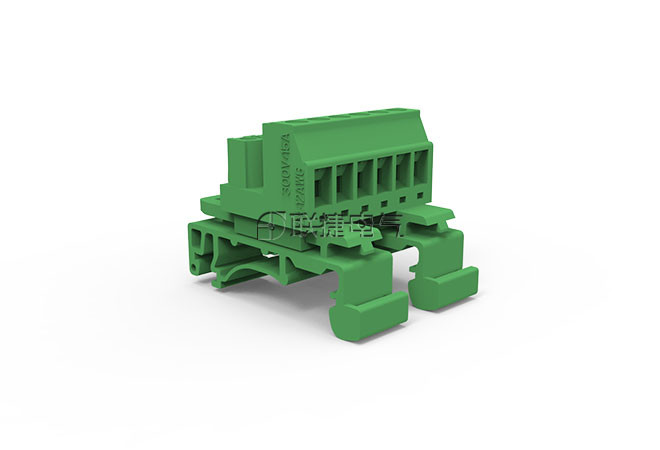

型号:LC17U-5.0/LC17U-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:2~4P默认一个卡脚，5位及以上默认两个卡脚

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

LC17U带通用安装脚，可安装于U型导轨；

可与LC10插座配合使用；

可以连接截面积为2.5mm²的柔性导线；

框式接线，导线进线方向与螺丝拧转方向垂直，保护导线免受损坏。

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	导轨安装
[产品功能]	单层
[额定电流]	15A
[额定电压]	300V
[适用线径(mm²):]	2.5
[适用线规(AWG):]	【IEC】24-12 【UL】30-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5-0.6
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值(kv):]	4
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式端子绿色端子
[同款型号]	2EDG-UVK-5.08 V9 5.08- Dinrail holder B type
