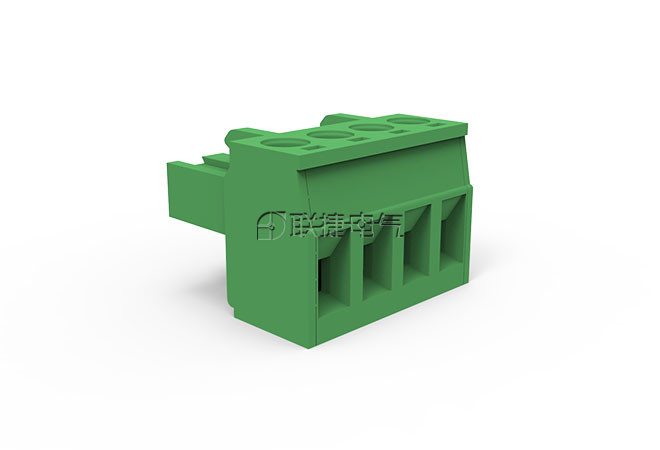

型号:LC5-5.0/LC5-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

螺丝刀拧转方向与进线方向垂直，保护导线免受损害；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护。

产品属性
[额定电流]	17.5A
[额定电压]	320V
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[适用线径(mm²):]	2.5
[适用线规(AWG):]	【IEC】24-12【UL】30-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5-0.6
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值:]	4
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式端子压线框端子
[同款型号]	MSTBT 2.5/...-ST 5ESDT 2EDGKF-5.0 TJ 5.0-Contact on up side MC900-500 MSTBT 2.5/...-ST-5.08 2EDGKF-5.08 TJ5.08-Contact on up MC900-508
