型号:LC3-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

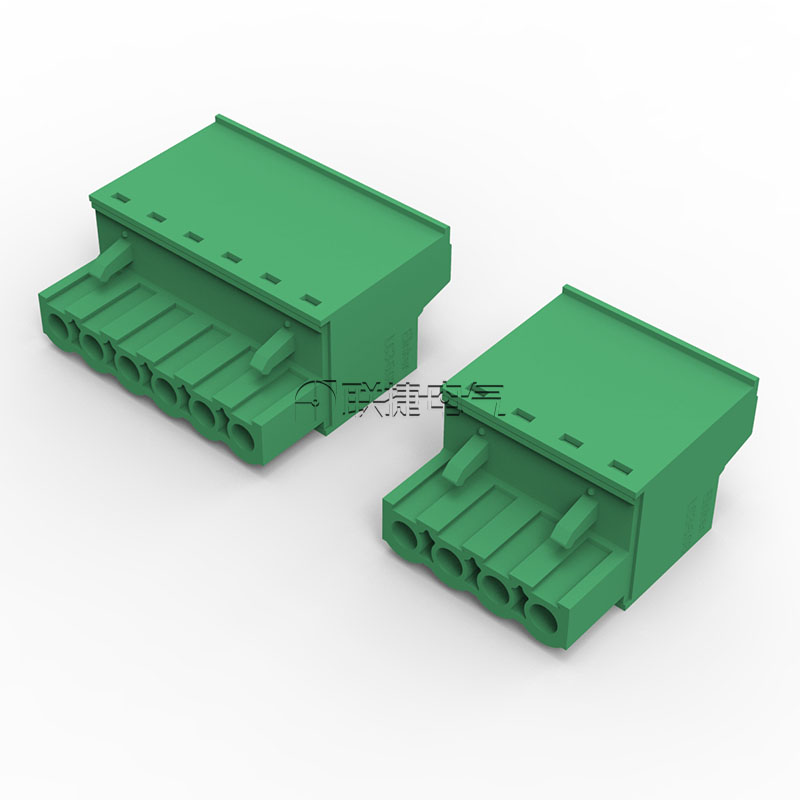

上海联捷LC3-5.08对插组合式插拔端子

优势

插头插座紧密结合，节省空间；

使用正面接线，螺丝刀拧转方向与进线方向平行；

可以连接截面积为2.5mm²的柔性导线；

通过防错插件进行防错位保护。

上海联捷LC3-5.08对插组合式插拔端子

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[额定电流]	15A
[额定电压]	300V
[适用线径(mm²):]	2.5
[适用线规(AWG):]	30-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.4
[螺丝规格:]	M2.5
[剥线长度(mm):]	10
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式端子压线框端子
[同款型号]	FRONT-MSTB 2.5/...-ST 5ESDF 2EDGKC-5.0 VM 5.0 MC310-500 FRONT-MSTB 2.5/...-ST-5.08 BLT 5.08HC 2ESDF 2EDGKC-5.08 VM 5.08 W/O Flange MC310-508
