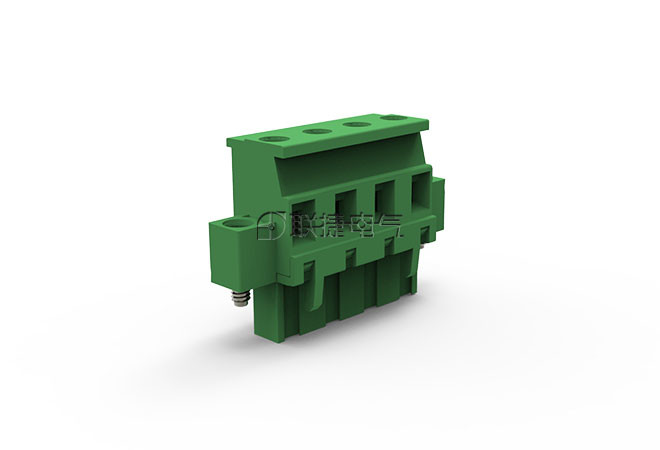

型号:LC2AM-7.5/LC2AM-7.62

位数:2~16P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸:暂未上传

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

插入方向垂直于导线，插头插座紧密结合，节省空间；

平行进线，与螺丝拧紧方向垂直，保护导线；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护。

产品属性
[端子针距]	7.5/7.62mm
[接线方式]	框式
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[额定电流]	15A
[额定电压]	300V
[适用线径(mm²):]	2.5
[适用线规(AWG):]	30-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	对插端子
[同款型号]	GMVSTBR 2.5/...-STF 7ESDPMF 2EDGKAM-7.5F TS7.5-C W/F GMVSTBR 2.5/...-STF-7.62F 3ESDPMF 2EDGKAM-7.62F TS7.62-C W/F
