型号:LC1M-7.5/LC1M-7.62

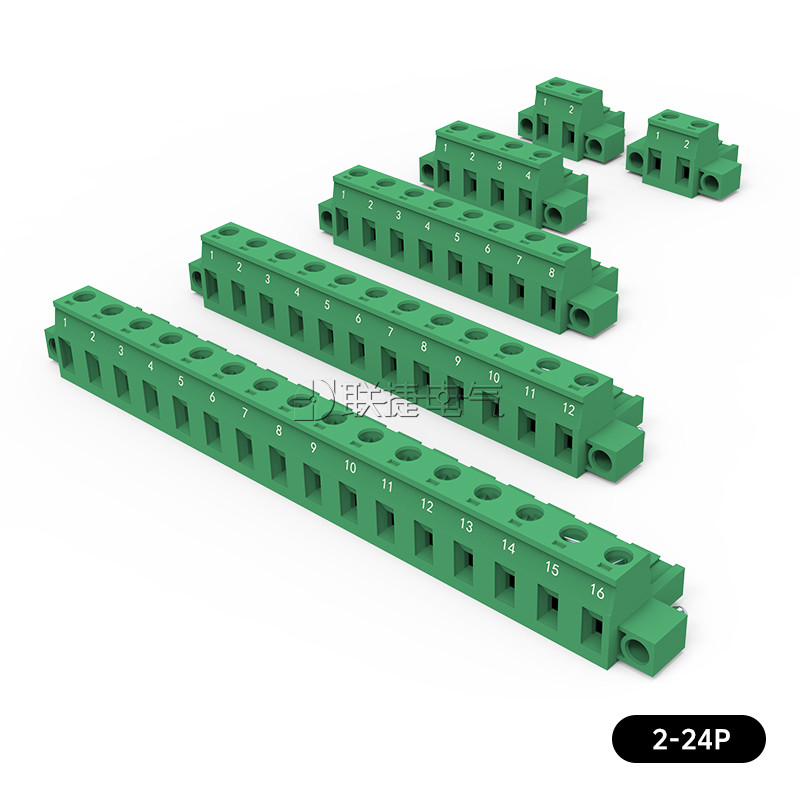

位数:2-16P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数

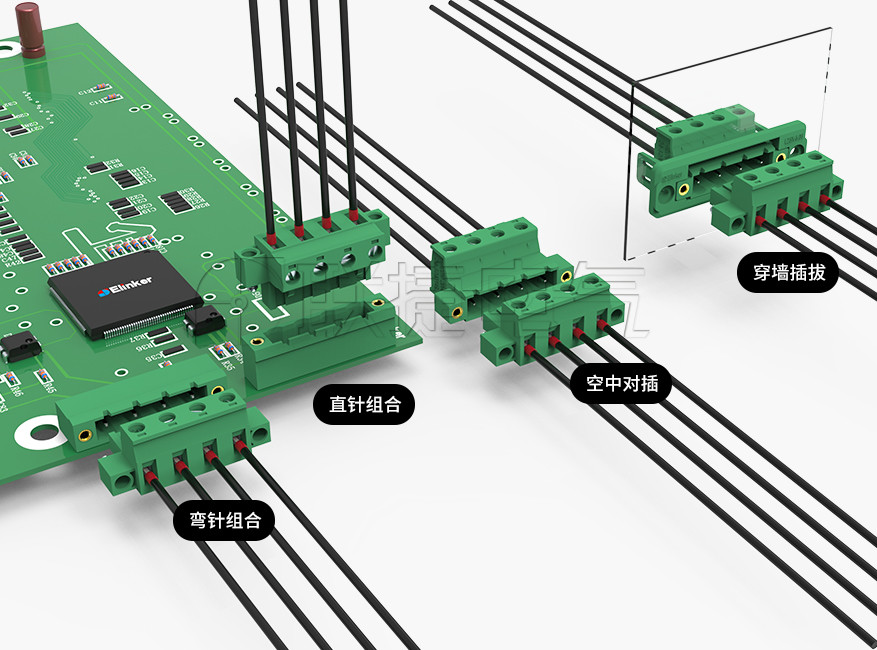

应用场景

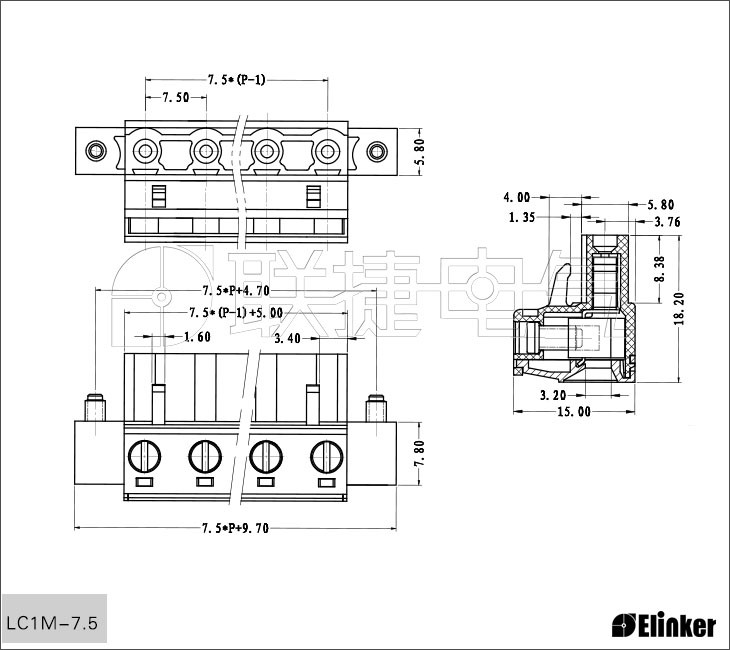

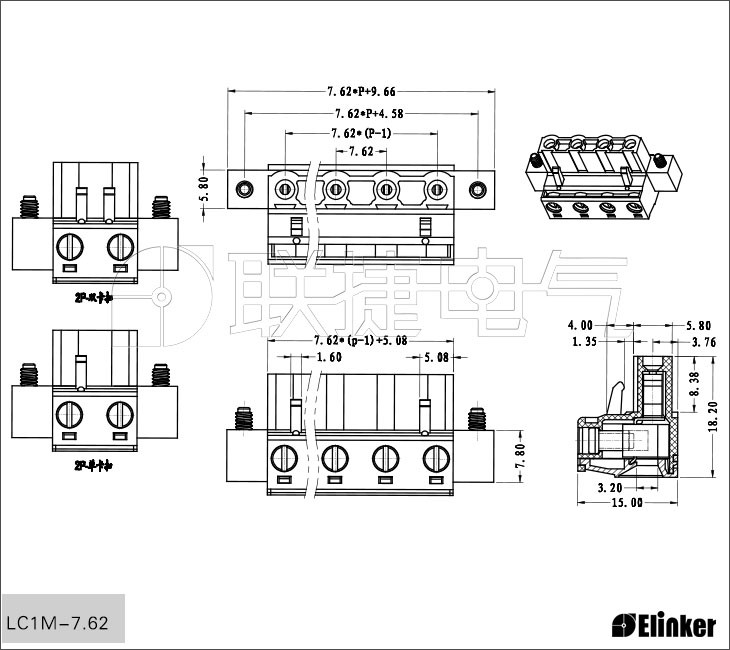

技术图纸
产品包装

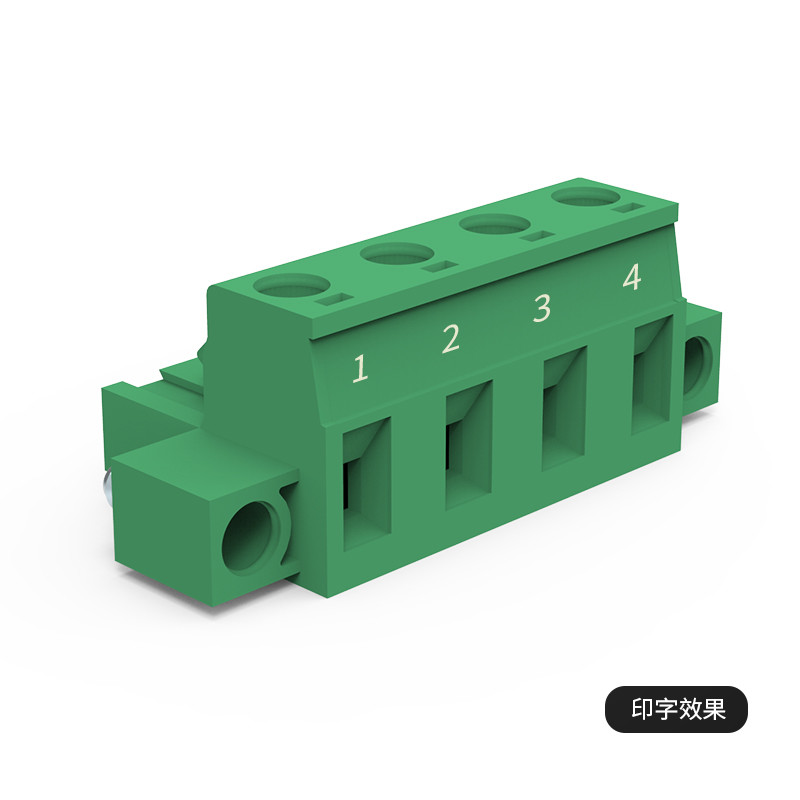

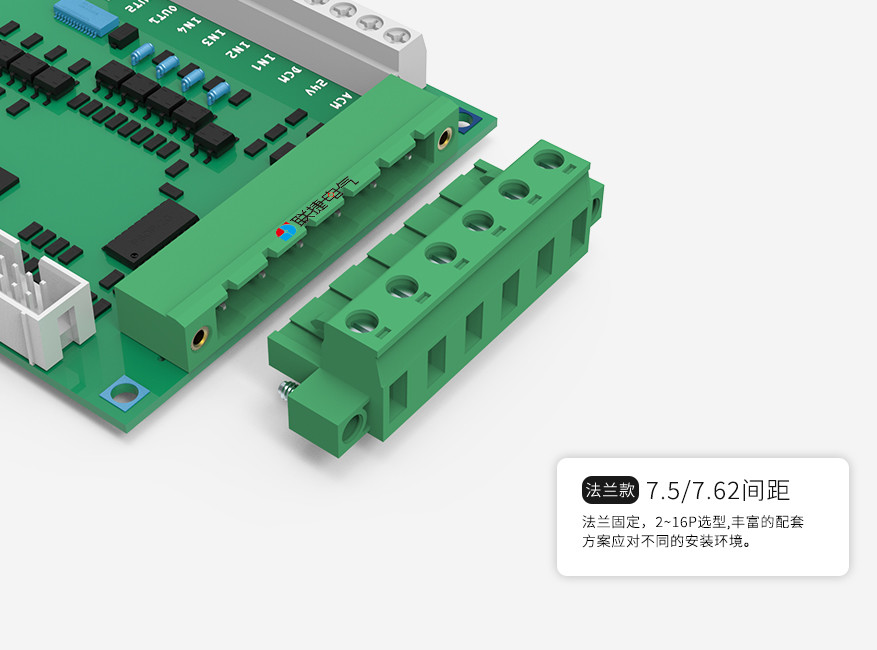

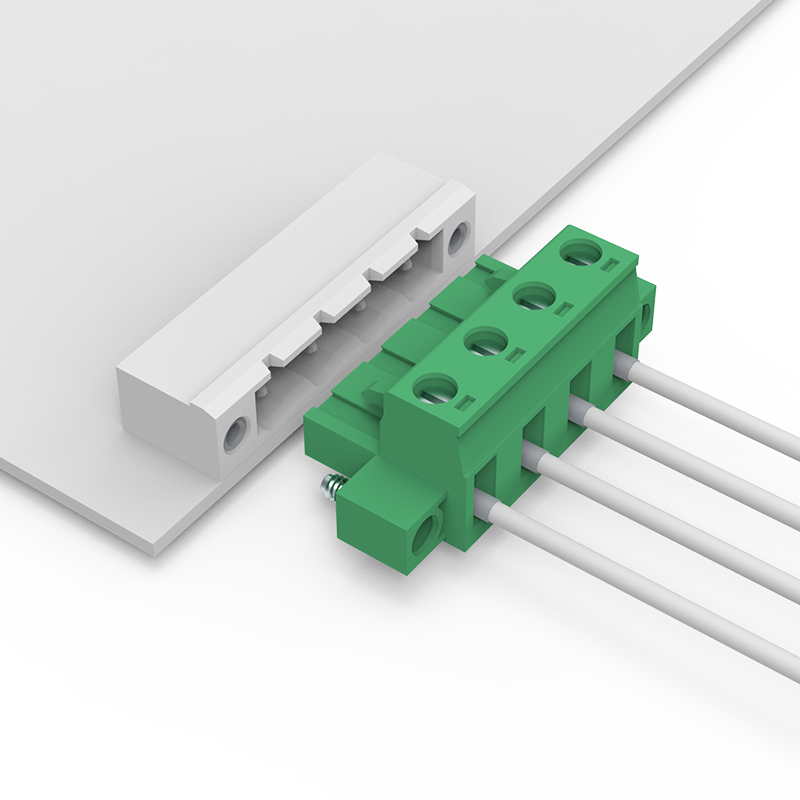

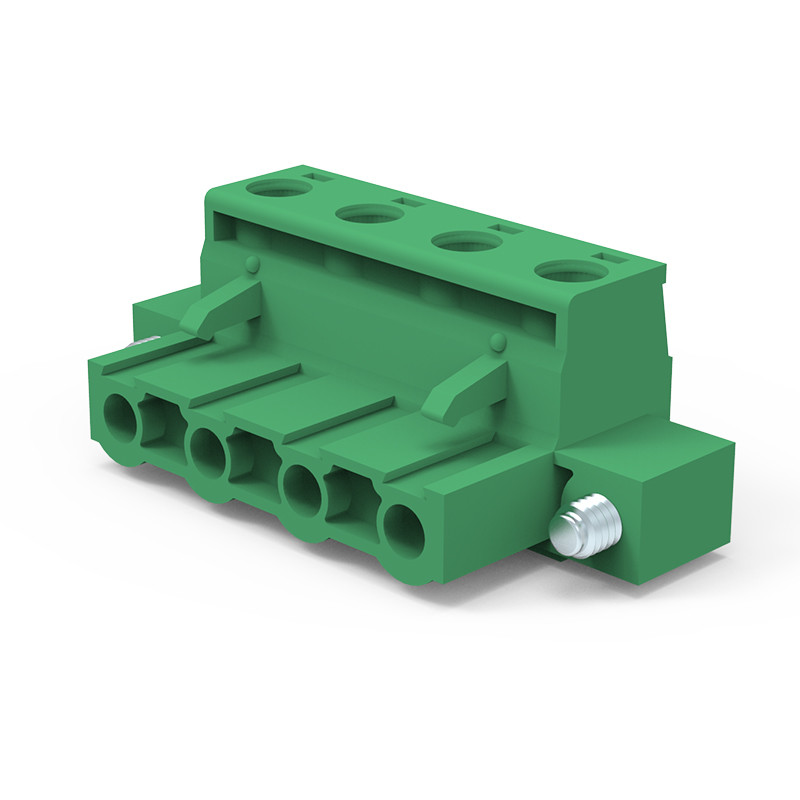

上海联捷LC1M-7.62法兰对插组合式插拔端子

优势

法兰固定，插头插座紧密结合，节省空间

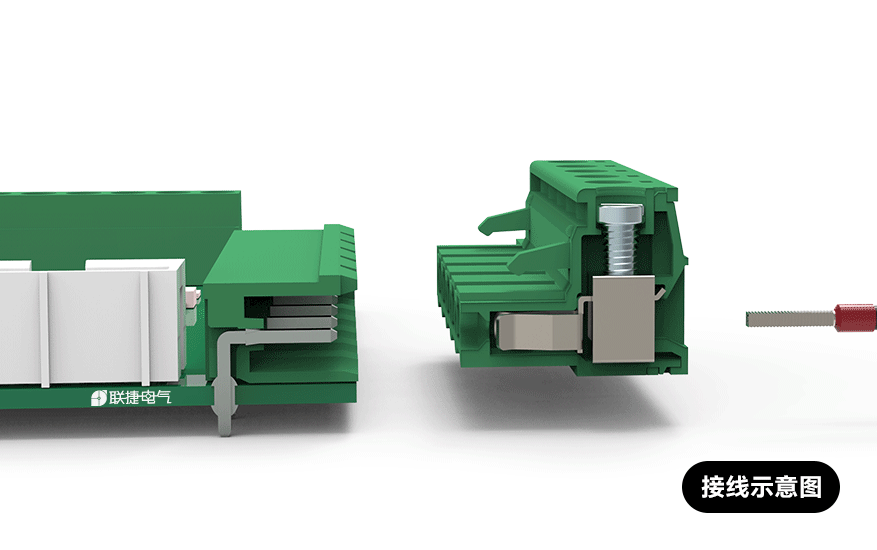

平行进线，与螺丝拧紧方向垂直，保护导线；

接线容量大，可以连接截面积为2.5mm²的导线；

通过防错插件对插头插座进行保护。

上海联捷LC1M-7.62法兰对插组合式插拔端子

产品属性
[端子针距]	7.5/7.62mm
[接线方式]	框式
[产品功能]	单层
[额定电压]	400V
[使用温度(℃):]	-40℃~+105℃
[额定电流]	15A
[适用线径(mm²):]	0.2-2.5
[适用线规(AWG):]	28-12
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	对插端子
[同款型号]	GMSTB 2.5/…-STF 7ESDVM 2EDGKM-7.5 TJ 7.5-With flange MC101-750 GMSTB 2.5/…-STF-7.62 3ESDVM 2EDGKM-7.62 TJ 7.62-With flange MC101-762
