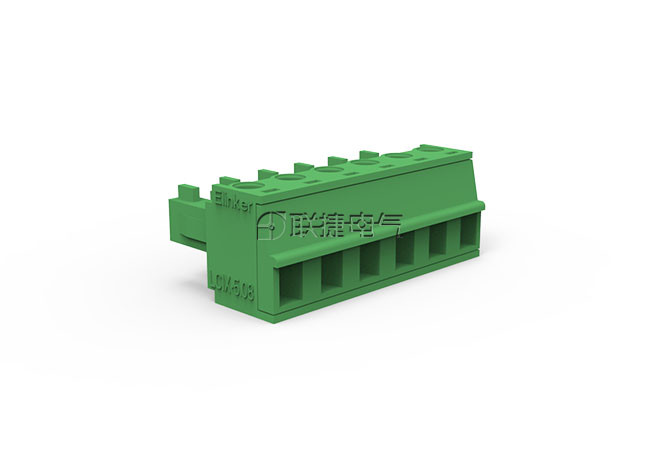

型号:LC5X-5.0/LC5X-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

插头插座紧密结合，节省空间；

平行进线，与螺丝拧紧方向垂直，保护导线；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护。

5.08插拔式接线端子

产品属性
[额定电流]	8A
[额定电压]	300V
[端子针距]	5.0/5.08mm
[接线方式]	框式
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[适用线径(mm²):]	1.5
[适用线规(AWG):]	28-16
[最大锁紧扭力(Nm):]	0.22-0.25
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[同款型号]	MC 1,5/...-ST-5,08 EC508V 15EDGK-5.08 VR 5.08-Contact on UP side MC420-508
