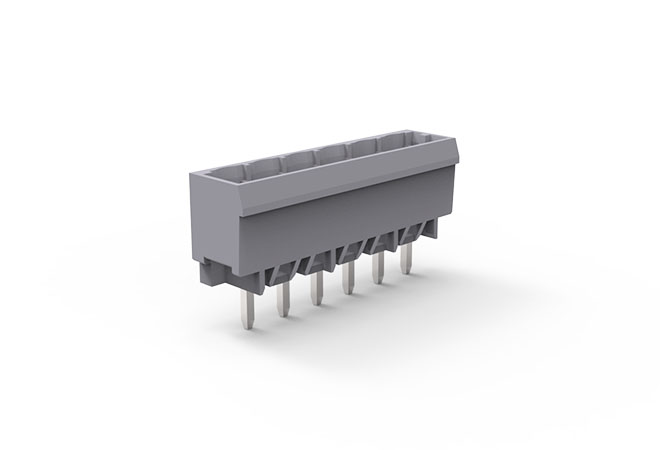

型号:LSZ1V-5.0

位数:2-24P

颜色:灰色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

180°焊针角度，位数灵活；

垂直进线，有利于在狭小空间进行装配；

焊脚材质磷青铜镀锡，易焊接。

产品属性
[额定电流]	15A
[额定电压]	300V
[端子针距]	5.0mm
[接线方式]	弹簧式
[安装方式]	线路板安装
[使用温度(℃):]	-40℃~+105℃
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[焊针角度]	直针180度
