型号:LS235-5.0/LS235-7.5/LS235-10.0

位数:拼接

颜色:灰色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

180°进线方向，位数灵活；

可以连接截面积为2.5mm²的柔性导线；

蝶式弹片连接，方便快捷。

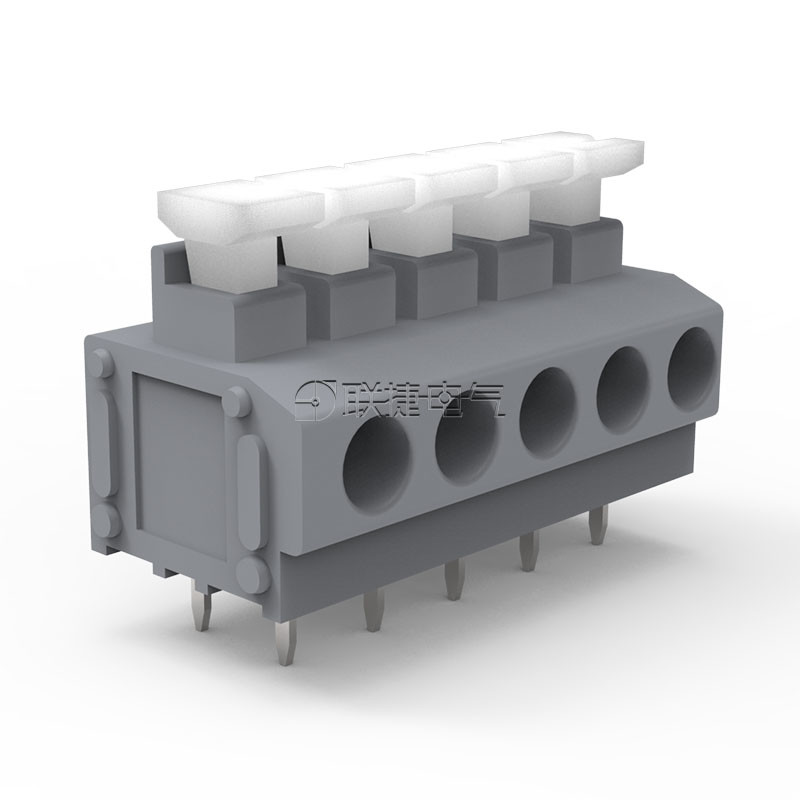

LS235弹簧印刷电路板端子，按下按钮，导线轻松接入

产品属性
[额定电流]	10A
[接线方式]	弹簧式
[安装方式]	线路板安装
[使用温度(℃):]	-40℃~+105℃
[额定电压]	300V
[端子针距]	5.0/7.5/10.0mm
[产品功能]	单层
[适用线规(AWG):]	20-18
[剥线长度(mm):]	10
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	弹簧式端子线路板端子
