型号:LC5XM-5.0/LC5XM-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

插头插座紧密结合，节省空间；

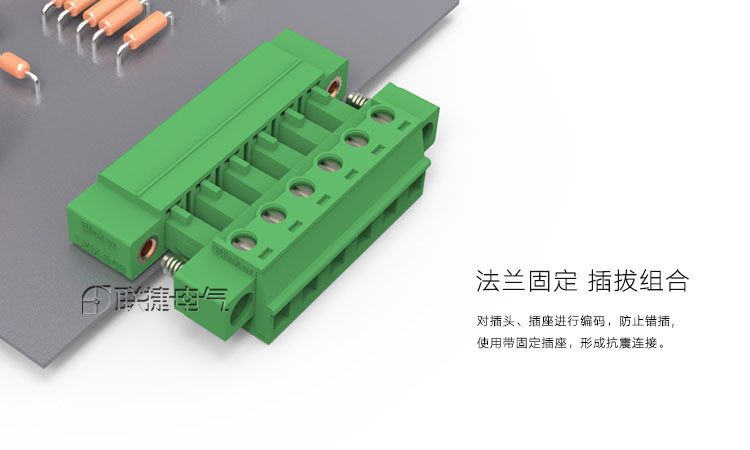

平行进线，法兰固定，构成抗震连接；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

通过防错插件对插头插座进行防错位保护。

联捷5.08mm插拔式接线端子

产品属性
[额定电流]	8A
[额定电压]	250V
[端子针距]	5.0/5.08mm

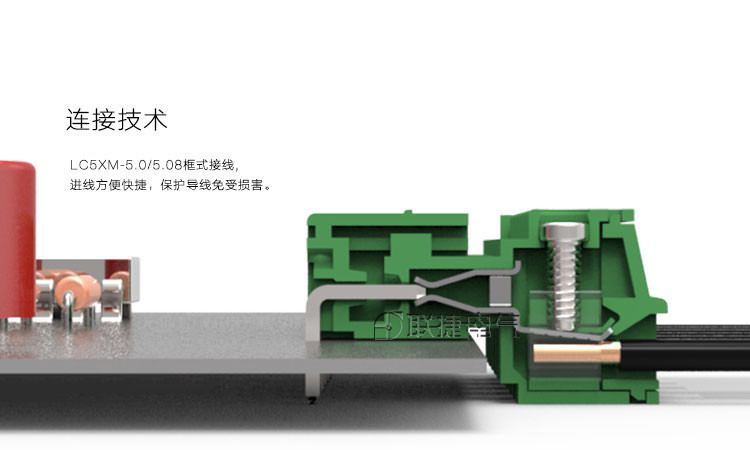

[接线方式]	框式
[使用温度(℃):]	-40℃~+105℃
[产品功能]	单层
[适用线规(AWG):]	28-16
[单芯/多芯线径(mm²):]	0.08-1.5
[最大锁紧扭力(Nm):]	0.2
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min

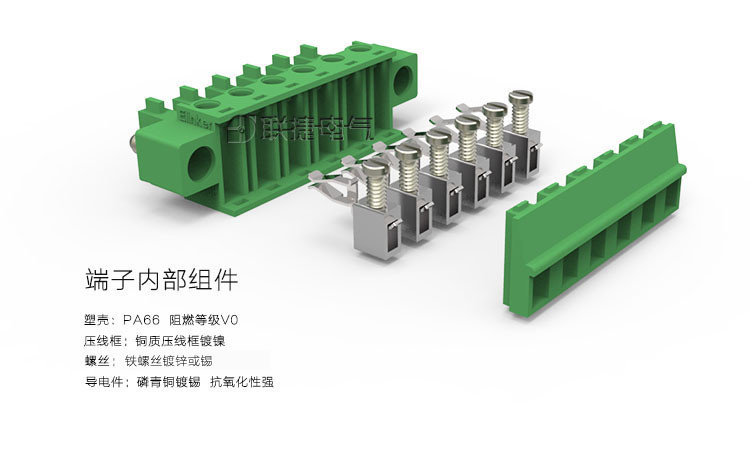

[绝缘材料/阻燃级别:]	PA66/V0
[同款型号]	MC 1,5/...-STF-5,08 EC508VM 15EDGKM-5.08 VR 5.08-Contact on UP side(W/F) MC421-508
