型号:LC2A-5.0/LC2A-5.08

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

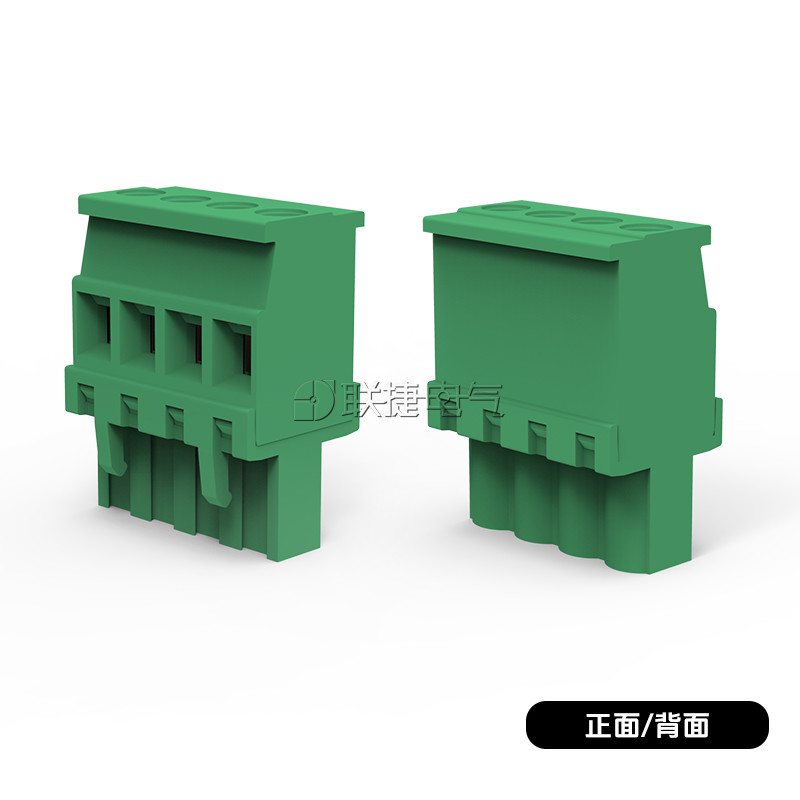

上海联捷电气LC2A-5.08插拔式接线端子

优势

导线接入方向垂直于插拔方向，导线免受挤压；

可与多种插座匹配；

接线容量大，可以连接截面积为2.5mm²的刚性/柔性导线。

上海联捷电气LC2A-5.08插拔式接线端子

产品属性
[端子针距]	5.0/5.08mm
[接线方式]	框式
[使用温度(℃):]	-40℃~+105℃
[额定电流]	15A
[额定电压]	300V
[产品功能]	单层
[适用线规(AWG):]	30-12
[单芯/多芯线径(mm²):]	0.2-2.5
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式端子绿色端子
[同款型号]	MVSTBR 2.5/...-ST BLZP 5.00HC/90 SN 5ESDP 2EDGKA-5.0 TS5.0-A MC200-500 MVSTBR 2.5/...-ST-5.08 BLZP 5.08HC/90 SN 2ESDP 2EDGKA-5.08 TS5.08-A MC200-508
