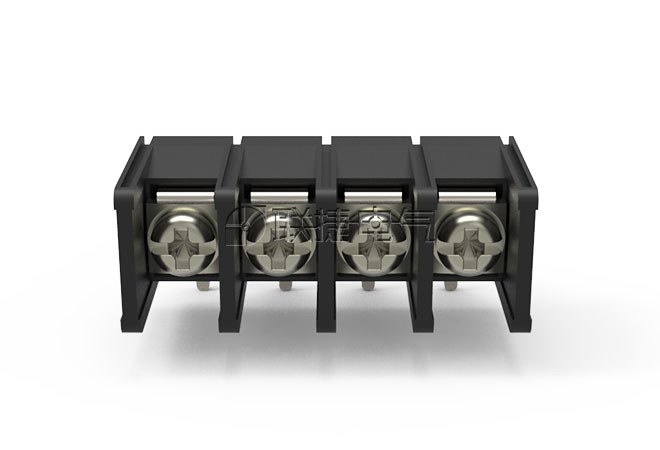

型号:LW5R-7.62

位数:2-24P

颜色:黑色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	15A
[额定电压]	300V
[端子针距]	7.62mm
[接线方式]	板式
[安装方式]	线路板安装
[适用线规(AWG):]	22-14
[最大锁紧扭力(Nm):]	0.8N.m 4.4Lb.in
[螺丝规格:]	Steel,M3 Ni-Plated
[耐电压值(kv):]	AC 2000V/min
[绝缘材料/阻燃级别:]	PBT/V0
[端子:]	Brass,0.8t,Tin-Plated
