型号:LZ1VM-2.5

位数:2-24P

颜色:常规绿色，其他颜色支持定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

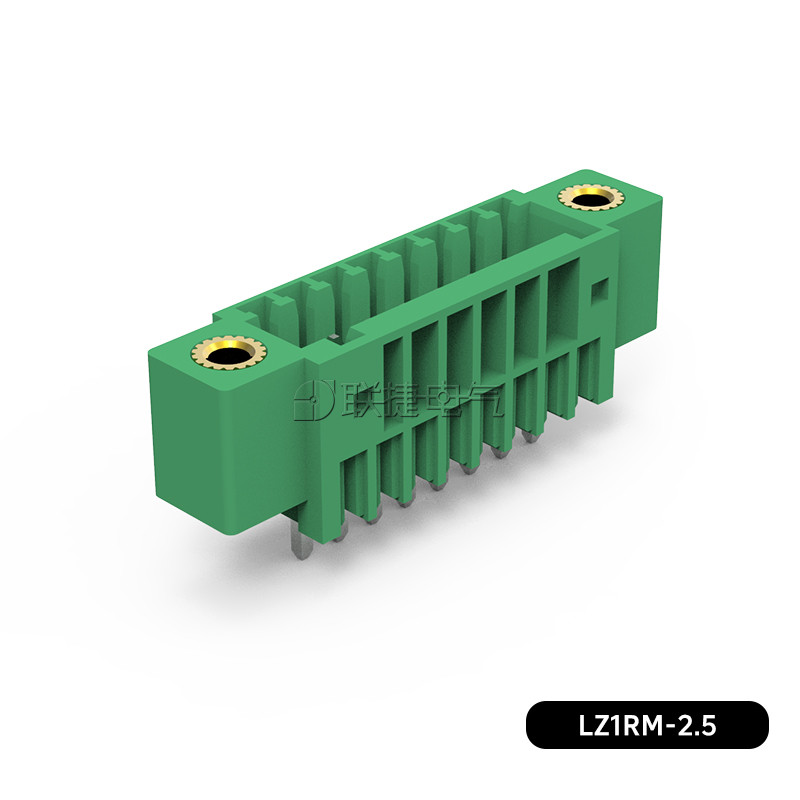

上海联捷电气LZ1VM-2.5插拔式接线端子PCB线路板系列直针带法兰绿色连接器

优势

插头插座紧密结合，针距小，节省空间；

直针，焊针呈180°，可焊接于线路板；

提供法兰固定；

可支持2~24P位数选型；

上海联捷电气LZ1VM-2.5插拔式接线端子PCB线路板系列直针带法兰绿色连接器

上海联捷电气LZ1VM-2.5插拔式接线端子PCB线路板系列直针带法兰绿色连接器

产品属性
[额定电流]	4A
[端子针距]	2.5mm
[安装方式]	线路板安装
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[额定电压]	150V
[耐电压值:]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	PCB端子
[焊针角度]	直针180度

上海联捷电气LZ1VM-2.5插拔式接线端子PCB线路板系列直针带法兰绿色连接器
