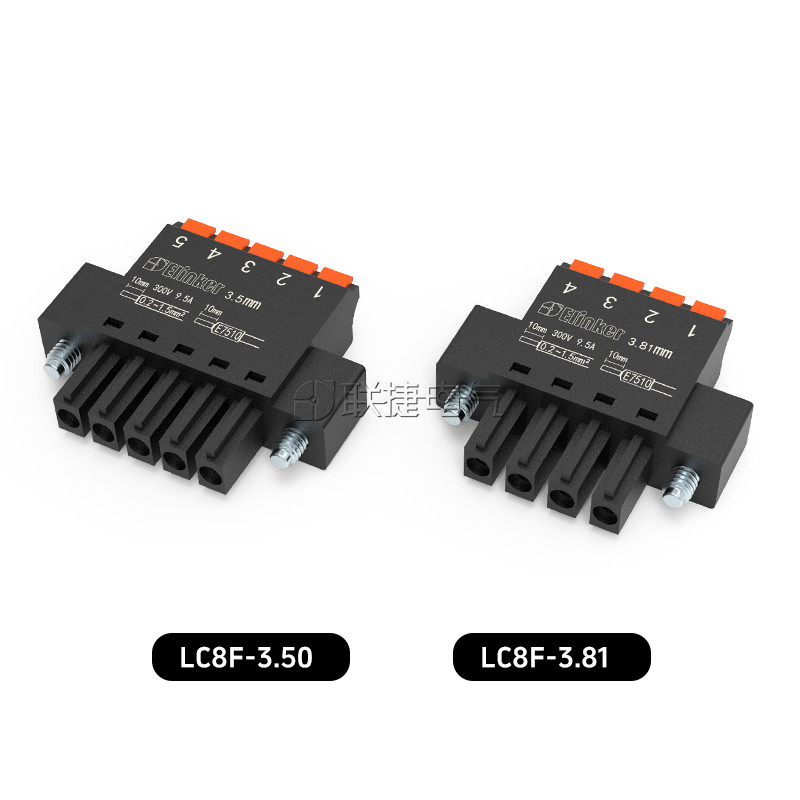

型号:LC8F-3.5/LC8F-3.81

位数:2-24P

颜色:常规黑色，其他颜色定制

货期:新品，请咨询客服。

服务:默认印字（1,2,3...）其他需定制

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

LC8F-3.81间距小体积小间距插拔式接线端子微型弹簧直插

优势

螺丝法兰，配合插座，提供更稳定的组合；

默认提供数字顺序打印（1234...）；

间距小，插头插座可互相插紧，节省空间；

提供多种类型的组合方式，单层/双侧可选，应对不同的接线环境。

LC8F-3.81间距小体积小间距插拔式接线端子微型弹簧直插

LC8F-LC6M-3.81间距小体积小间距插拔式接线端子微型弹簧直插

LC8-3.5-2.5-5.08系列插拔式接线端子

产品属性
[使用温度(℃):]	-40℃~+105℃
[硬导线横截面]	0.2mm²~1.5mm²
[柔性导线横截面]	0.2mm²~1.5mm²
[带不含绝缘套管的冷压端头]	0.25mm²~1.5mm²
[额定电流]	9.5A
[额定电压]	300V
[接线方式]	弹簧式
[安装方式]	线路板安装
[产品功能]	单层
[端子针距]	3.5/3.81mm
[适用线规(AWG):]	24~16
[剥线长度(mm):]	10
[耐电压值:]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[带套管,带塑料绝缘套管]	0.14mm²~0.75mm²

LC8F-3.81间距小体积小间距插拔式接线端子微型弹簧直插
