型号:LC8X-3.5/LC8X-3.81

位数:2-24P

颜色:常规黑色，可定制其他颜色

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

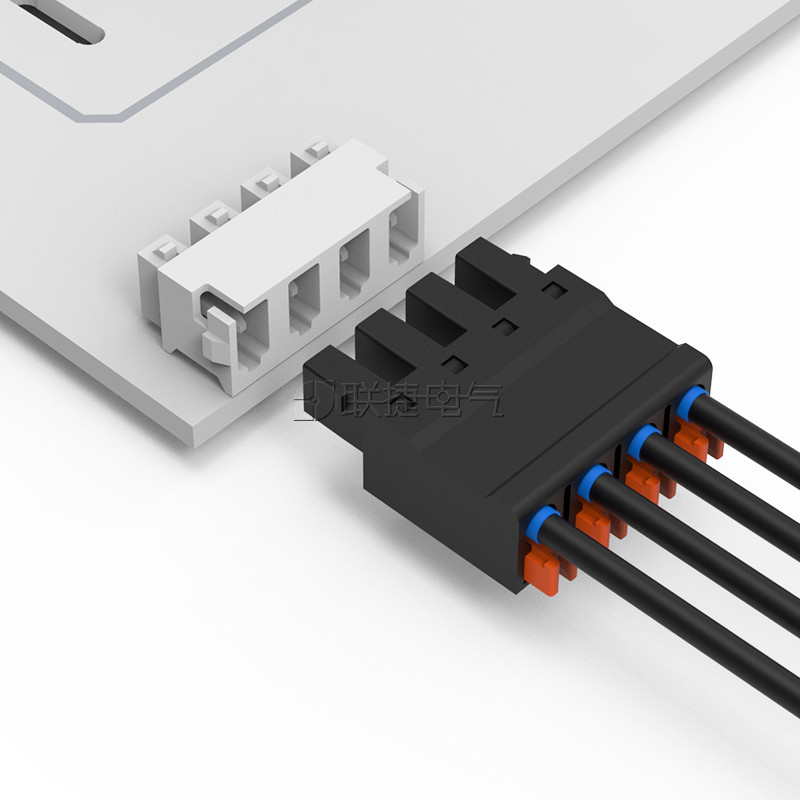

上海联捷电气LC8X-3.5/3.81小体积插拔式接线端子

优势

扁平设计，节省安装空间；

直插式进线技术，安装效率比螺丝接线快10倍；

2~24选型，支持自定义印字，提供多种组合方式。

上海联捷电气LC8X-3.5/3.81小体积插拔式接线端子

LC8X-3.5/3.81联捷插拔弹簧式接线端子 LC8-3.5-2.5-5.08系列插拔式接线端子

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	6A
[接线方式]	弹簧式
[安装方式]	线路板安装
[产品功能]	单层
[额定电压]	300V
[带不含绝缘套管的冷压端头]	0.25mm²~0.34mm²
[硬导线横截面]	0.14mm²~1.0mm²
[柔性导线横截面]	0.14mm²~1.0mm²
[端子针距]	3.5/3.81mm
[适用线规(AWG):]	26~20
[剥线长度(mm):]	6
[耐电压值(kv):]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[带套管,带塑料绝缘套管]	0.14mm²~0.25mm²

上海联捷电气LC8X-3.5/3.81小体积插拔式接线端子

配套产品
