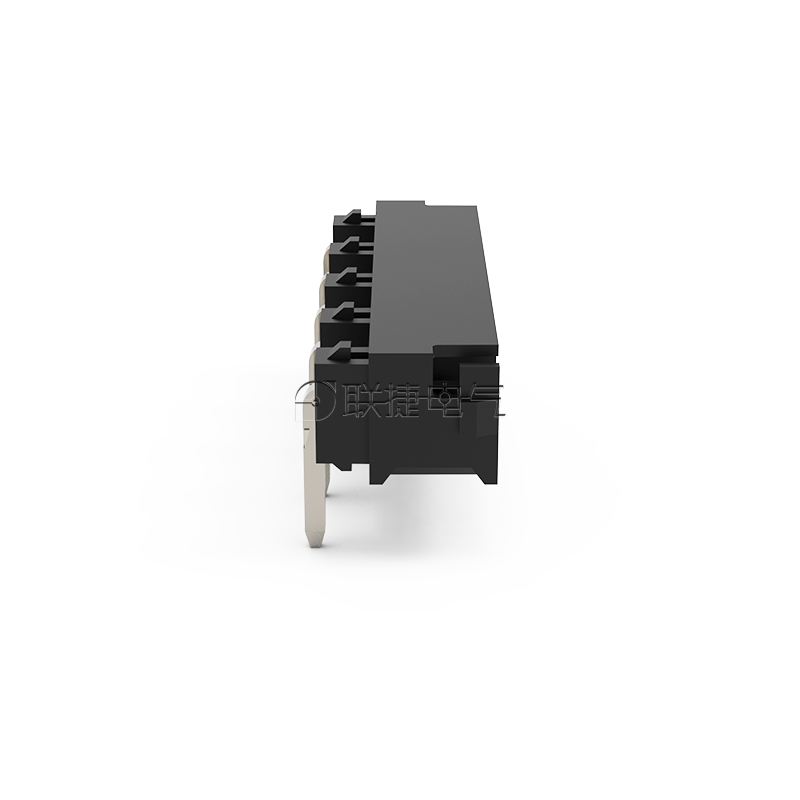

型号:LZ8XR-5.08

位数:2-24P

颜色:黑色，其他颜色定制

服务:库存,价格等请咨询客服

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

端子接线端子

优势

体积小，节省空间；

弯针结构，180°方向接线，平行于线路板；

蝶式直插技术，快速接线；

免维护，节省使用成本；

提供2~24P多位数选型。

端子接线端子

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电流]	6A
[端子针距]	5.08mm
[安装方式]	线路板安装
[产品功能]	单层
[额定电压]	300V
[适用线规(AWG):]	26~20
[绝缘材料/阻燃级别:]	PA66/V0
[焊针角度]	弯针90度

端子连接端子弹簧直插
