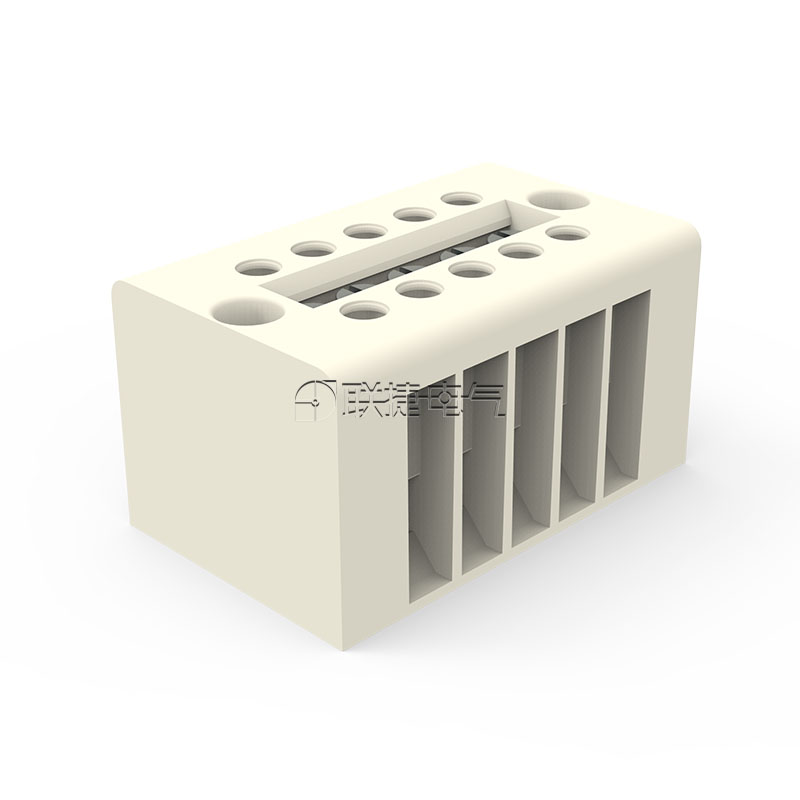

型号:H3803B

位数:2~30P

颜色:乳白色，其他颜色需定制

货期:请咨询在线客服获取库存，交期等信息

服务:可定制2-30P产品

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

产品属性
[额定电流]	41A
[额定电压]	600V
[接线方式]	框式
[安装方式]	面板安装
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[单芯/多芯线径(mm²):]	0.2-4.0
[最大锁紧扭力(Nm):]	0.5
[螺丝规格:]	M3
[剥线长度(mm):]	7
[绝缘材料/阻燃级别:]	PA66/V0
