型号:LZ4V-2.54

位数:2*2P~2*24P

颜色:黑色+绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

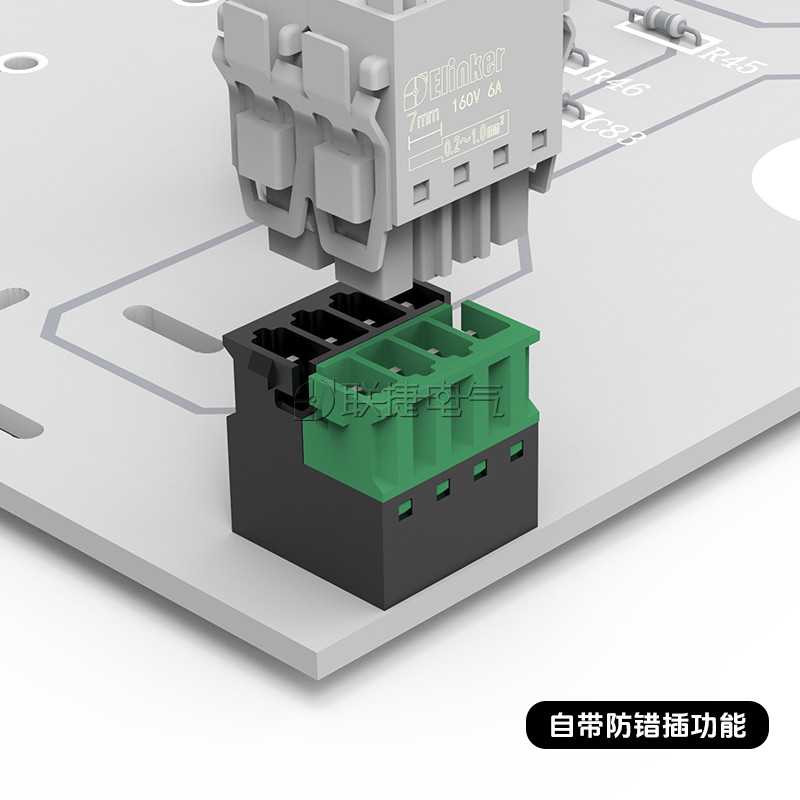

上海联捷LZ4V-2.54双层PCB插拔式接线端子

优势

间距2.54mm，体积小巧，适合高密度接线环境；

直插式进线技术，安装效率比螺丝接线快10倍；

双层2*2~2*24选型，支持自定义印字，安全美观。

上海联捷LZ4V-2.54双层PCB插拔式接线端子

产品属性
[额定电压]	160V
[端子针距]	2.54mm
[安装方式]	线路板安装
[额定电流]	6A
[产品功能]	二层
[使用温度(℃):]	-40℃~+105℃
[定制产品]	定制类
[适用线规(AWG):]	26-20
[耐电压值:]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	PCB接线端子，焊接端子，2.54端子
[焊针角度]	直针180度

上海联捷LZ4V-2.54双层PCB插拔式接线端子

端子连接端子弹簧直插

配套产品

LC88-2.54
