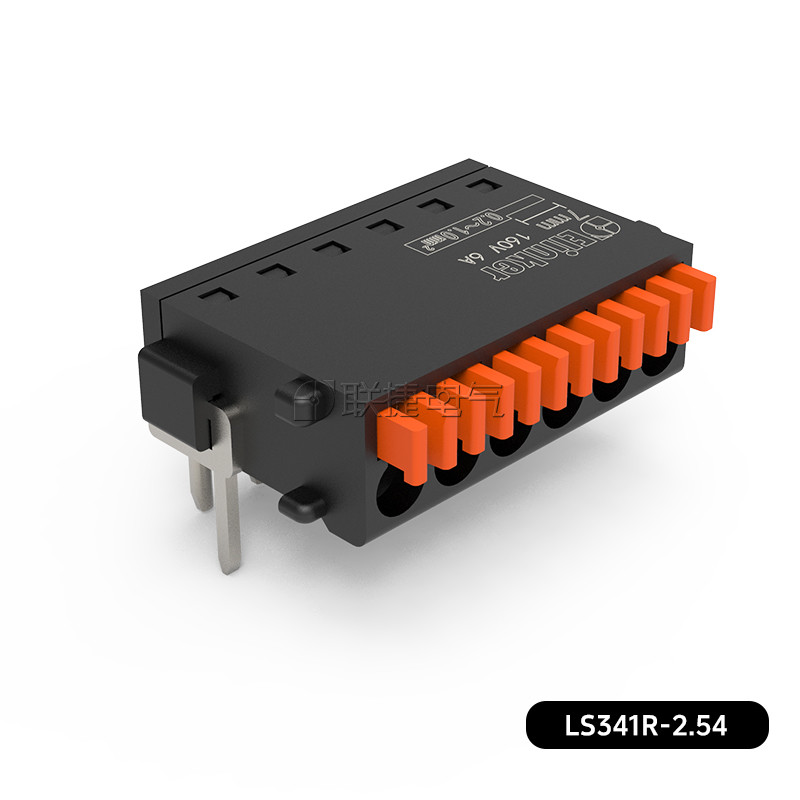

型号:LS341R-2.54

位数:2-24P

颜色:常规黑色，其他颜色需定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

上海联捷LS341R-2.54直插弹簧式PCB接线端子

优势

厚度仅5.3mm，节省空间；

弯针结构，180°方向接线，平行于线路板；

蝶式直插技术，快速接线；

免维护，节省使用成本；

提供2~24P多位数选型。

上海联捷LS341R-2.54直插弹簧式PCB接线端子

上海联捷LS341R-2.54直插弹簧式PCB接线端子

产品属性
[额定电压]	160V
[端子针距]	2.54mm
[接线方式]	弹簧式
[安装方式]	线路板安装
[额定电流]	6A
[产品功能]	单层
[使用温度(℃):]	-40℃~+105℃
[硬导线横截面]	0.14mm²~1.0mm²
[柔性导线横截面]	0.14mm²~1.0mm²
[带不含绝缘套管的冷压端头]	0.25mm²~0.34mm²
[适用线规(AWG):]	26-20
[剥线长度(mm):]	7
[耐电压值(kv):]	AC 2000V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	小间距直插式连接器
[焊针角度]	弯针90度
[带套管,带塑料绝缘套管]	0.14mm²~0.25mm²

上海联捷LS341R-2.54直插弹簧式PCB接线端子
