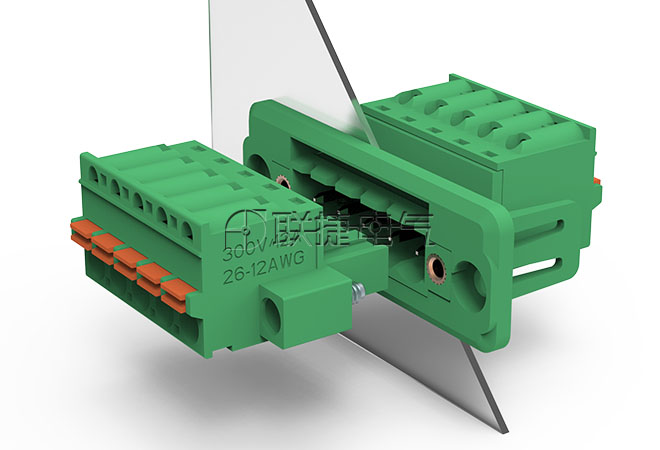

型号:LC6M-LZ5X-LC60MG-5.08穿墙组合

位数:2-24P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

穿墙插拔

优势

LZ5X穿墙系列搭配LC6M/LC60MG插拔系列组成穿墙模组；

连接截面积为2.5mm²的柔性导线；

2-24位，常规间距，带法兰，适应多种安装空间的需要；

直插式接线，蝶式弹片简易便捷。

上海联捷穿墙端子厚度说明

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电压]	300V
[端子针距]	5.08mm
[接线方式]	弹簧式
[额定电流]	10A
[产品功能]	穿墙型
[适用线规(AWG):]	26-12
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
