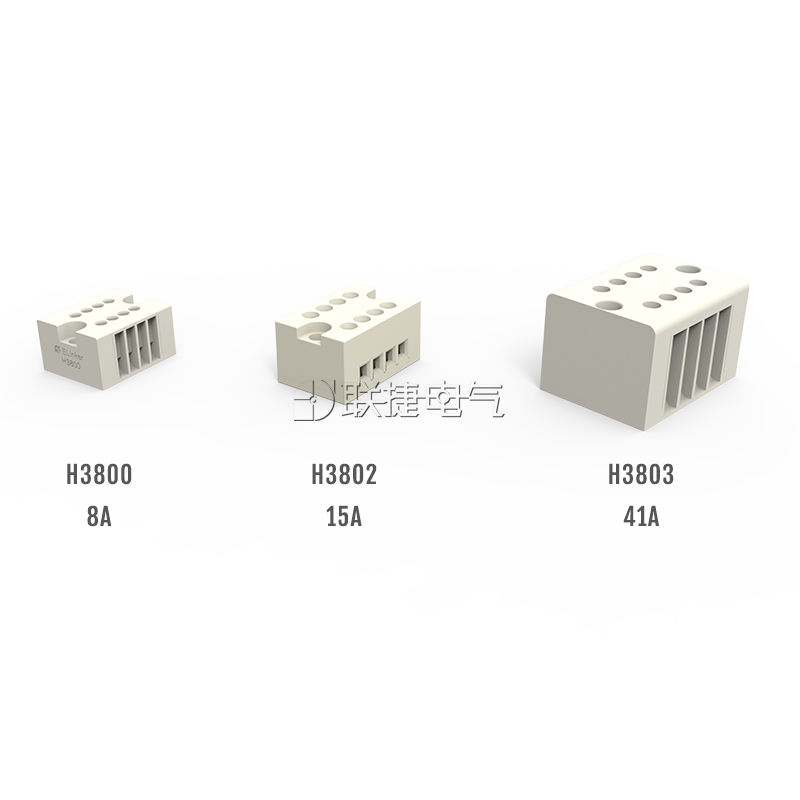

H38系列小体积端子 +: · H3800 · H3802专题 · H3802 · H3803专题 · H3803
LD一体式弹簧端子 +: · LDM1-2.5专题 · LDM面板固定式系列 · LDK1-2.5专题 · LDK轨道式系列 · LD7专题 · LD7插拔式系列
轨道/面板式接线端子 +: · UK轨道式接线端子 · UD轨道式 · TR固定式 · JHY1/JH9轨道式端子 · UK/LUK轨道式端子 · TB1-H轨道式 · TC大电流端子 · MST/STL弹簧式 · TA/JX/JSJ系列 · JDG接地端子
轨道插拔接线端子 +: · 轨道插拔式接线端子专题 · 间距-5.08 · 间距-7.62
大电流接线端子 +: · 大电流端子专题 · 大电流插拔式端子
PCB直焊式接线端子 +: · 直焊式端子选型专题 · 间距2.54/2.50 · 间距3.81/3.50 · 间距3.96 · 间距5.08/5.00 · 间距6.35 · 间距7.62/7.50 · 间距9.50 · 间距10.16/10.00 · 间距12.70 · 间距15.00 · 间距9.52 · 焊接端子(裸端子)
PCB弹簧式接线端子 +: · 弹簧式端子选型专题 · 一体式LS240/241/242/341 · 间距2.54/2.50 · 间距3.81/3.50 · 间距5.08/5.00 · 间距7.62/7.50 · 间距7.50/5.00 · 间距7.62/5.08 · LSC专题 · 10.0mm
PCB栅栏式接线端子 +: · 栅栏式端子选型专题 · 间距6.35 · 间距7.62 · 间距8.25 · 间距9.52 · 间距10.00 · 间距11.00 · 间距13.00 · 间距9.50 · 间距11.11
行业应用 +: · 建筑端子 · 变压器端子 · 仪表端子 · 转接模块及底座
附件及其他产品 +: · 连接件/边插件 · 固定件 · 冷压端子 · 导轨 · 标记条 · 挡片 · 压线钳 · 其他产品

1 2 3 4 5

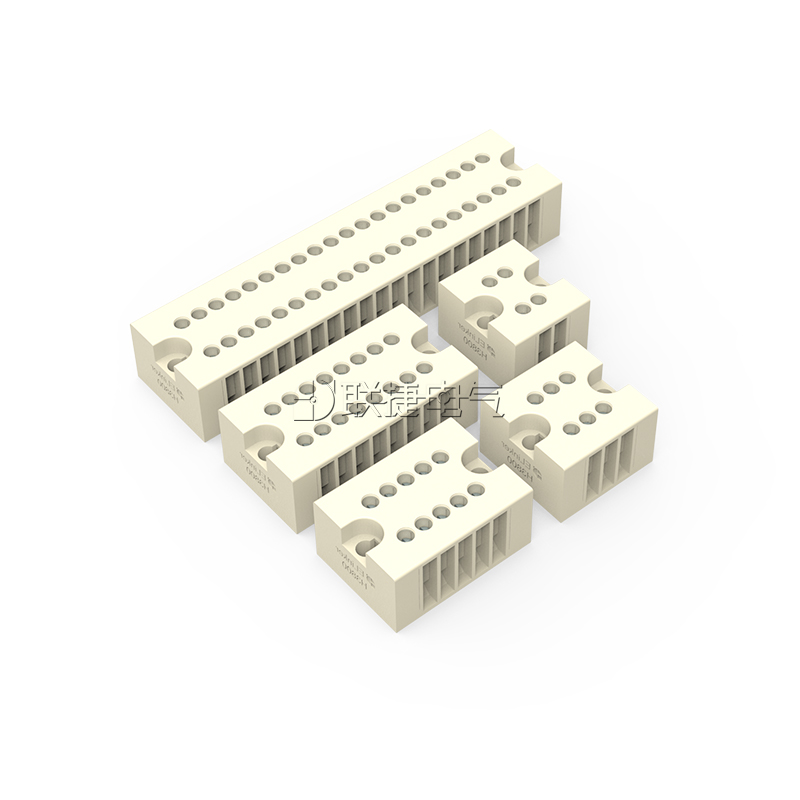

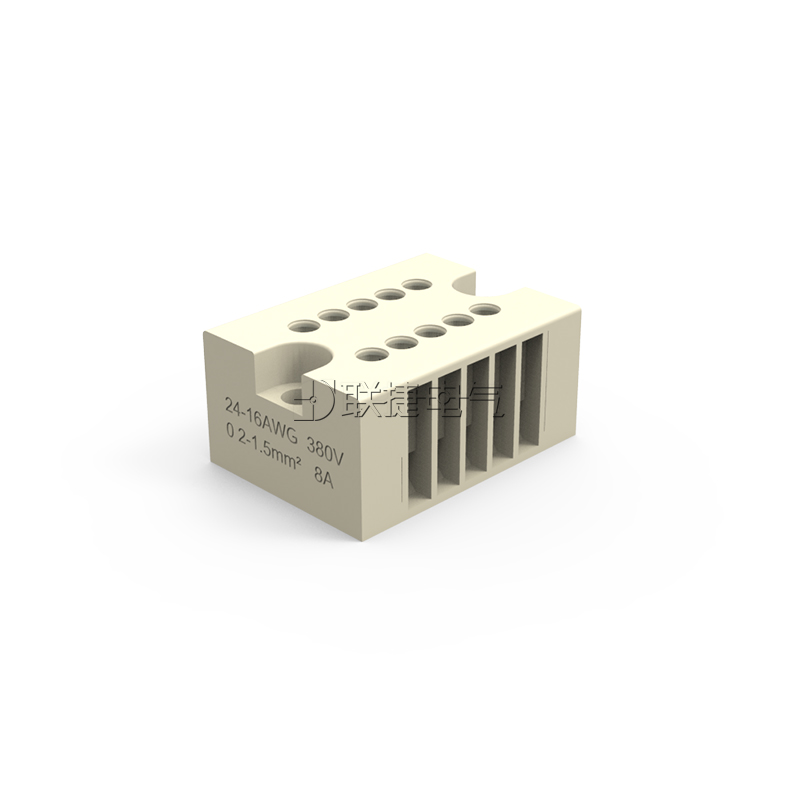

型号:H3800

位数:2-22P

颜色:乳白色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数

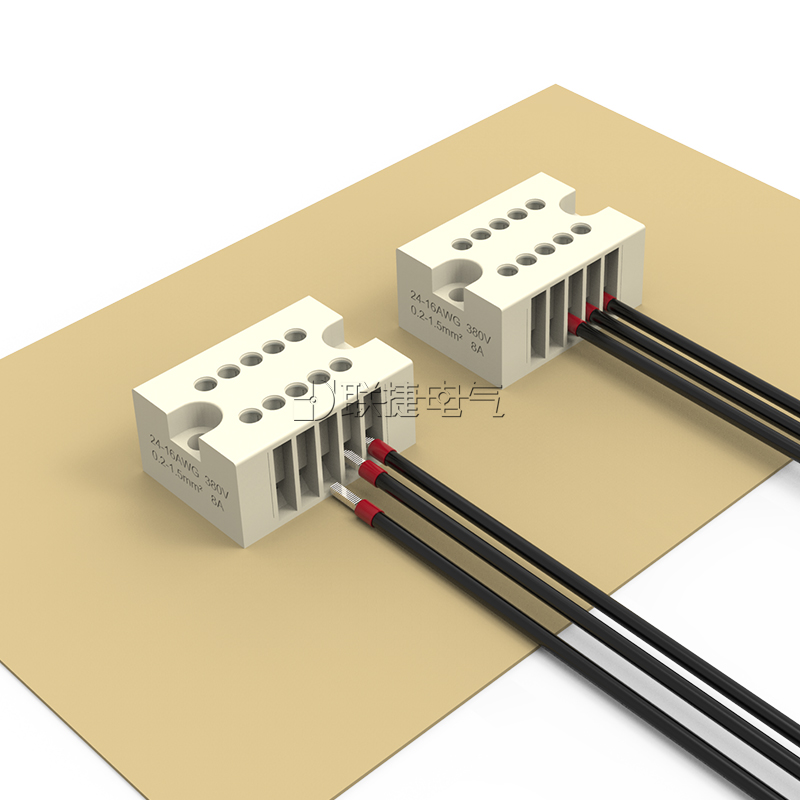

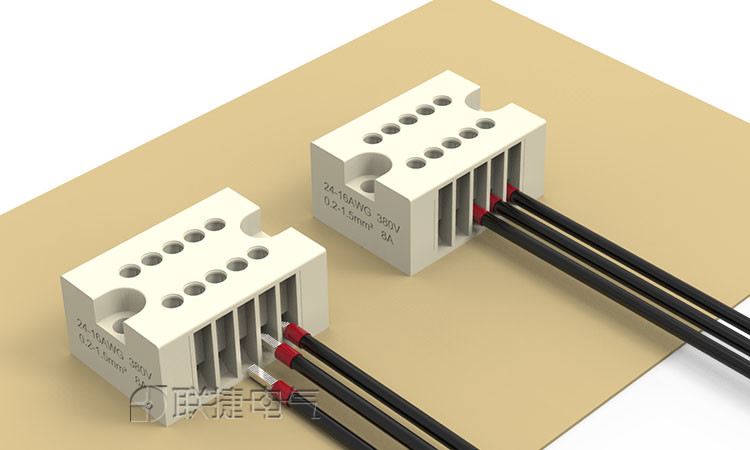

应用场景

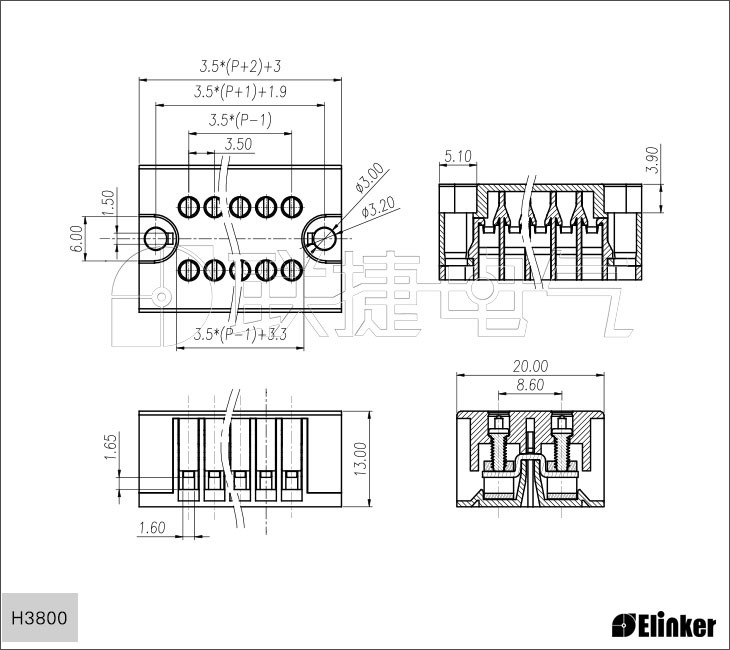

技术图纸
产品包装

优势

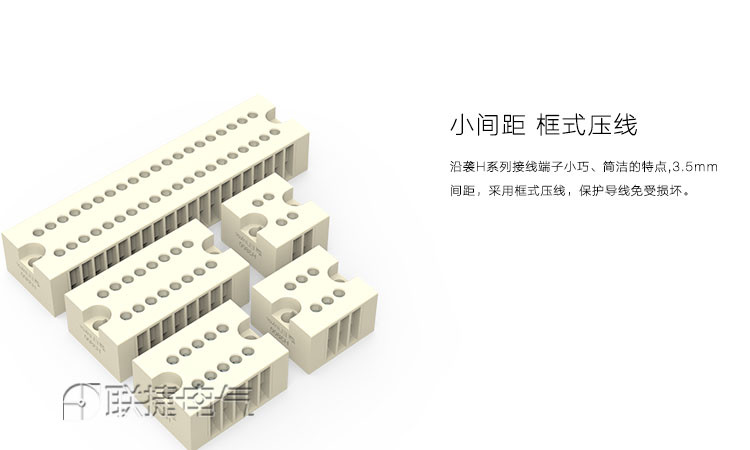

3.5mm间距，适应更小的安装空间；
连接导线截面积为0.2-1.5mm²；

PA66塑壳，阻燃等级V0 ；

螺丝安装，连接稳固。

产品属性
[额定电流]	8A
[额定电压]	380V

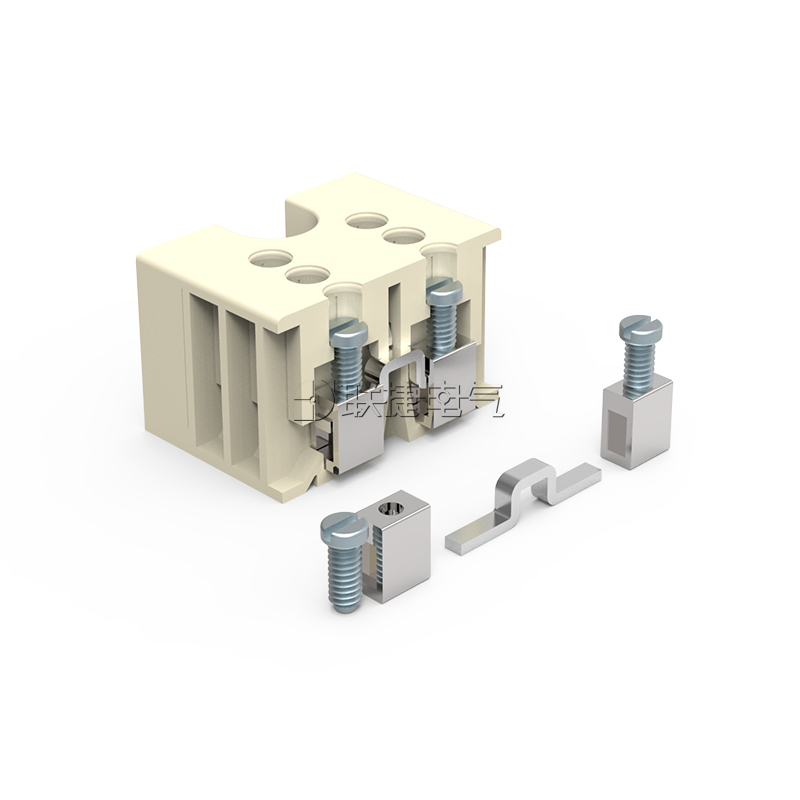

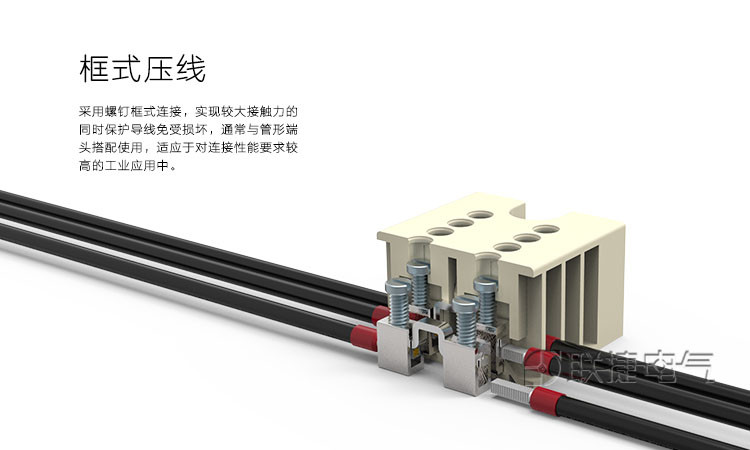

[接线方式]	框式
[安装方式]	面板安装
[端子针距]	3.5mm
[产品功能]	单层
[定制产品]	定制类
[使用温度(℃):]	-40℃~+105℃
[适用线径(mm²):]	0.2-1.5mm²
[适用线规(AWG):]	24-16
[最大锁紧扭力(Nm):]	0.4
[螺丝规格:]	M2
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	小体积接线端子

配套产品

H3800-C
