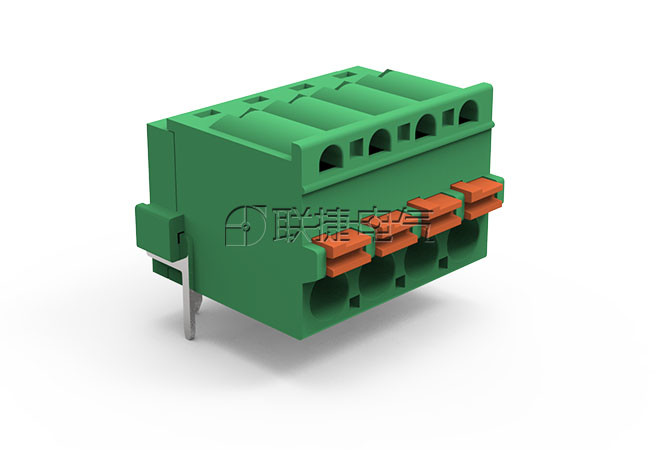

型号:LS242R-5.0/LS242R-5.08

位数:2-24P

颜色:绿色

货期:请咨询在线客服获取库存，交期等信息

服务:提供3D模型/规格书，阶梯报价，专业售后回访

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

上海联捷LS240小间距快速PCB焊接端子一体式快速直插

优势

直插式接线，位数可提供2~24位；

支持单芯线，多芯线；

可以连接截面积为0.25~2.5mm²的柔性导线；

碟式弹片紧固，接线方便快捷。

LS241/LS242联捷弹簧式直插端子接线标准

产品属性
[使用温度(℃):]	-40℃~+105℃
[额定电压]	300V
[接线方式]	弹簧式
[安装方式]	线路板安装
[产品功能]	单层
[额定电流]	10A
[端子针距]	5.0/5.08mm
[适用线规(AWG):]	26~12
[单芯/多芯线径(mm²):]	0.25~2.5
[耐电压值(kv):]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	直插式弹簧接线端子
[焊针角度]	弯针90度
