型号:LC16HMG-7.62

位数:2-12P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:2~4P默认一个卡脚，5位及以上默认两个卡脚

品牌:Elinker

图纸: 下载

产品描述
技术参数
应用场景
技术图纸
产品包装

优势

30A电流，填补插拔式大电流的空白；

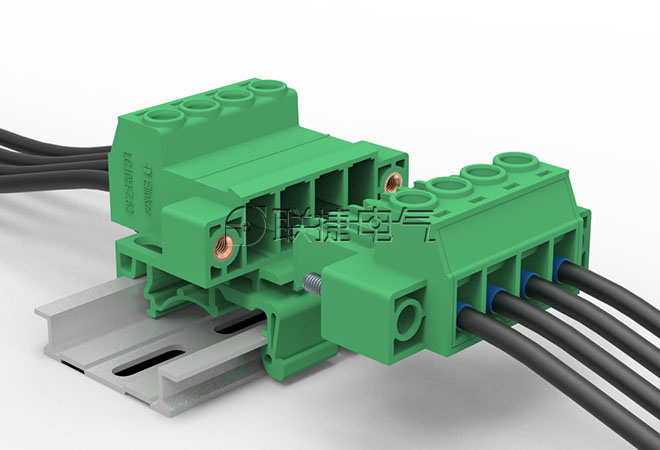

导轨安装，直接与LC系列插头对插，提供多样的连接形式；

压线框接线，导线进线方向与螺丝安装方向垂直，保护导线免受损伤。

产品属性
[使用温度(℃):]	-40℃~+105℃
[端子针距]	7.62mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	穿墙型
[定制产品]	定制类
[额定电流]	32A
[额定电压]	380V
[适用线径(mm²):]	0.2~4.0mm²
[适用线规(AWG):]	24~10
[最大锁紧扭力(Nm):]	0.5
[耐电压值(kv):]	AC 2500V/min
[端子:]	轨道插式接线端子 7.62间距端子大电流绿色对插端子
