产品中心

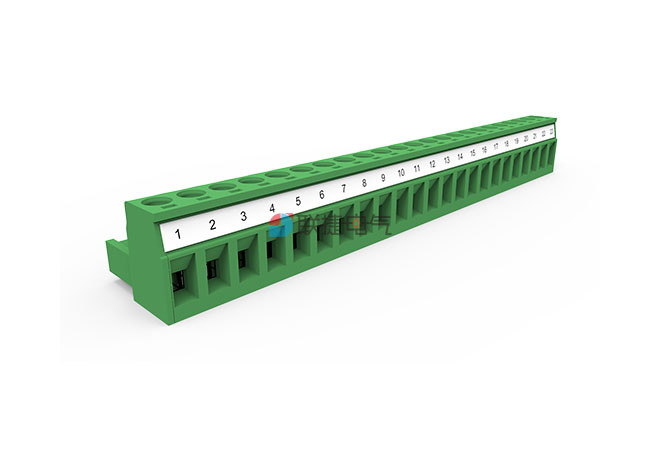

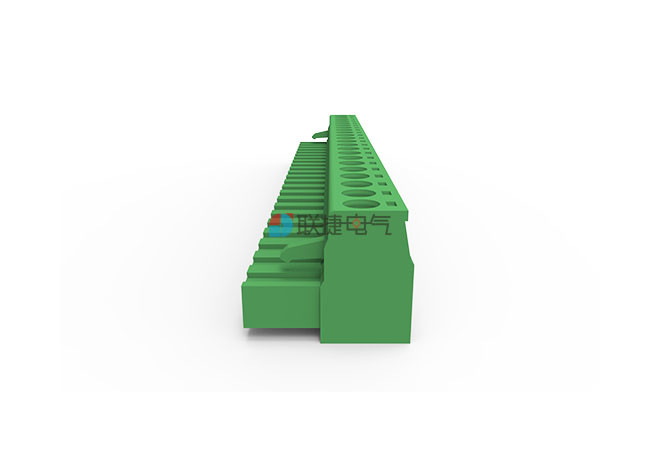

LC1-5.08-23P-140

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

2-12P常备，12线以上需要定制

产品位数

23P

同类型产品选型

查看

PDF规格书下载

接线端子技术资料

在线购买

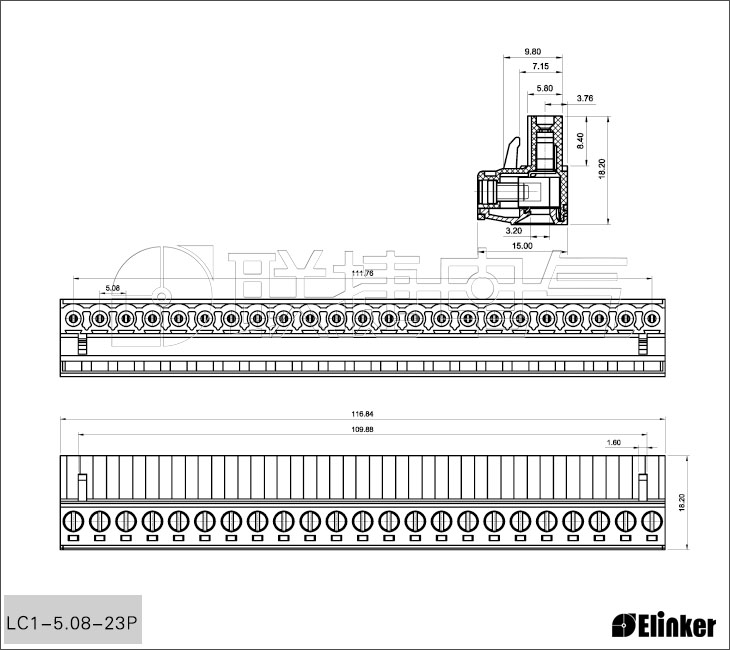

技术图纸

插拔式接线端子压线方式示意图



将导线置于压线框内,拧紧螺丝,压线框随着螺丝拧紧的方向向上移动,较终固定.

 插拔式接线端子压线方式

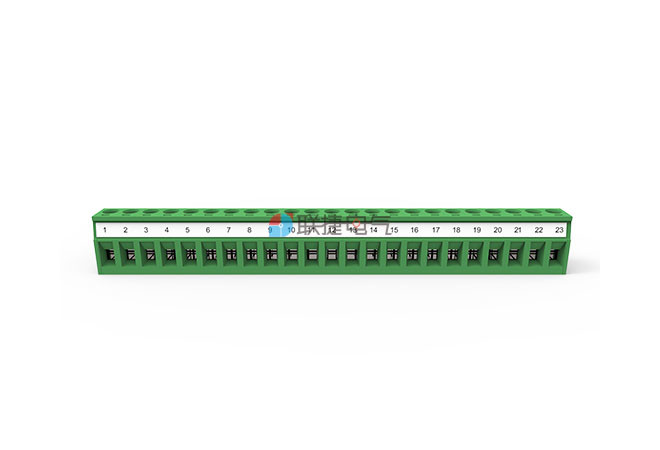

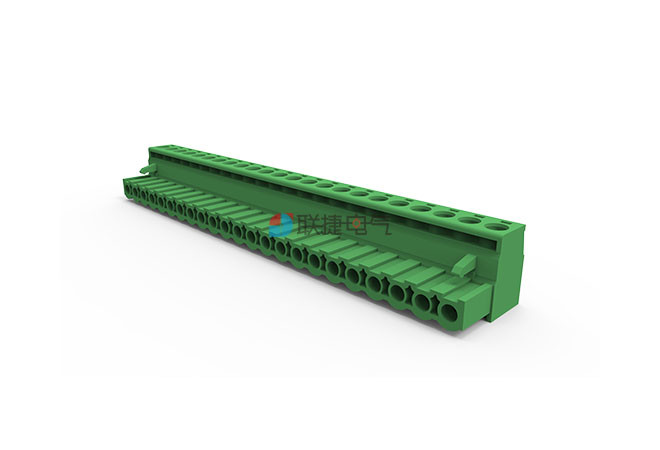

 5.08mm插拔式接线端子

       优势



  插头插座紧密结合，节省空间；

  180°进线，框式压线，防止导线受损；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  通过防错插件对插头插座进行防错位保护。

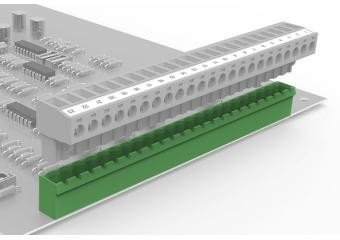

5.08mm插拔式接线端子

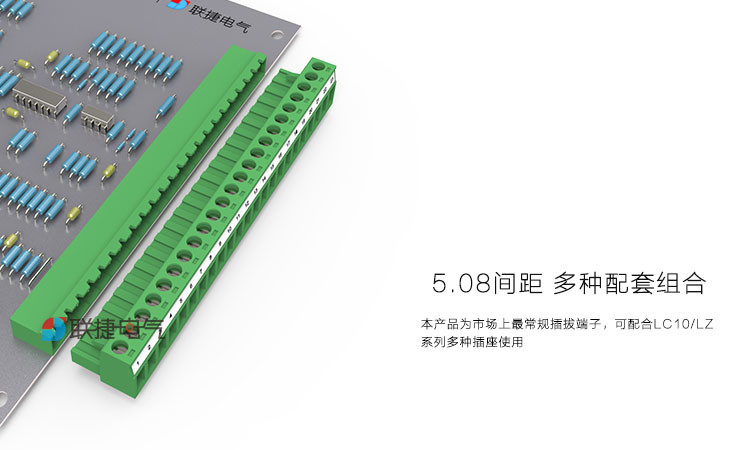

5.08mm插拔式接线端子

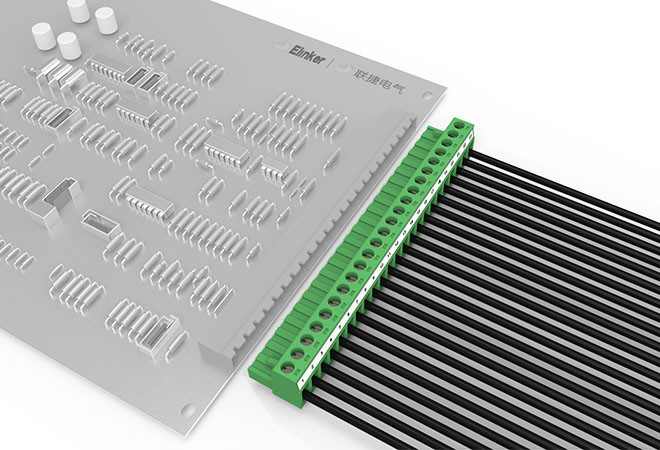

5.08mm插拔式接线端子

镀金接线端子 经济型端子 5.08间距接线端子



点击访问：       YL1-5.08        PT1-5.08



产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.08mm

额定电压

320V

额定电流

17.5A

同款产品

MSTB 2,5/23-ST-5.08 MSTB2.5/23-ST-5.08 1757226 BLZP 5.08HC/23/180 SN OR BX BLZP5.08HC/23/180 1943790000 BLZP5.08HC/23/180 SN BK BX 1944020000 2ESDV-23P 2ESDV23P 2EDGK-5.08-23P-14 2EDGK-5.08-23P TJ5.08-23P TJ2351530000G TJ-D/5.08-23P 23 POS 5.08MM R/A PLUG, TRM BLK 23POS5.08MMR/APLUG.TRMBLK 2-796634-3 2-796635-3 AKZ950/23-5.08-绿色 50950230021D PTB750B-03-2-23-3 MC100-50823 F75-5-5.08-23P F755E2310051 PCB 连接器 8213 B / 23 25.340.2353.0 PCB 连接器 8213 B / 23 OB 8213B/23OB 25.340.5353.0 HT508-23P

端子:

插拔式接线端子 PCB插拔端子 5.08接线端子 23P接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5

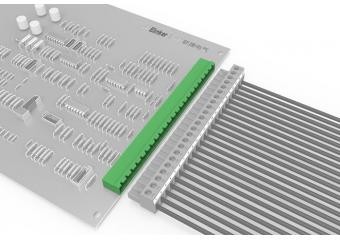

 插拔式接线端子配套产品
