Elinker
绿色,其他颜色定制
2-12P常备,12线以上需要定制
15P
点击查看
暂无数据
PDF规格书下载
接线端子技术资料
插拔式接线端子压线方式示意图
将导线置于压线框内,拧紧螺丝,压线框随着螺丝拧紧的方向向上移动,较终固定.
优势

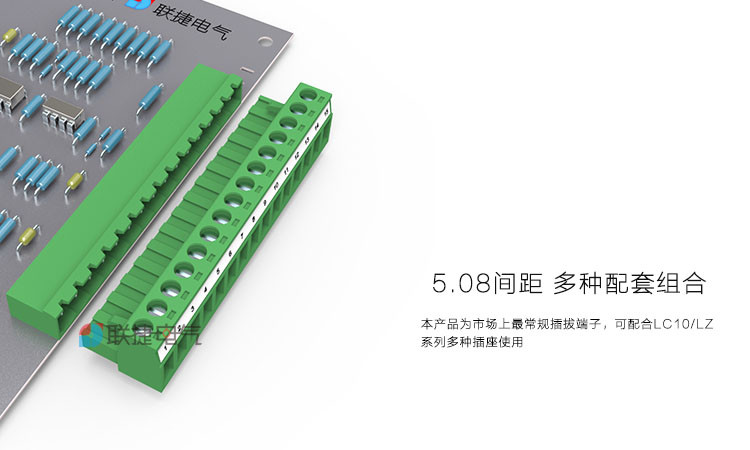

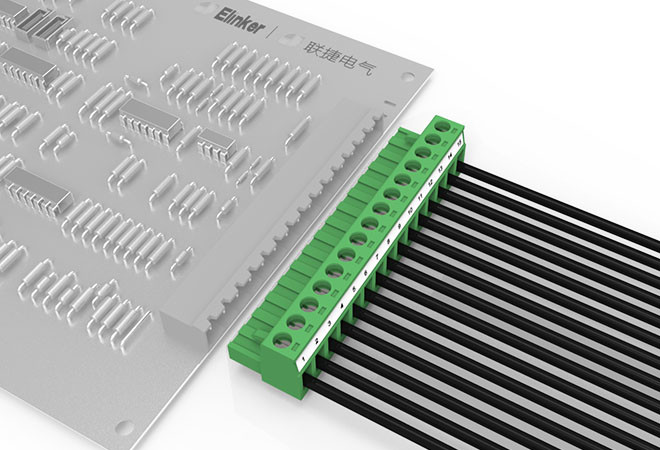

插头插座紧密结合,节省空间;
180°进线,框式压线,防止导线受损;
接线容量大,可以连接截面积为2.5mm²的柔性导线;
通过防错插件对插头插座进行防错位保护。
点击访问: YL1-5.08 PT1-5.08
单层
线路板安装
框式
5.08mm
320V
17.5A
MSTB 2,5/15-ST-5.08 MSTB2.5/15-ST-5.08 1757145 BLZP 5.08HC/15/180 SN OR BX BLZP5.08HC/15/180 1943710000 BLZP5.08HC/15/180 SN BK BX 1943940000 2ESDV-15P 2ESDV15P 2EDGK-5.08-15P-14 2EDGK-5.08-15P TJ5.08-15P TJ1551530000G TJ-D/5.08-15P 15 POS 5.08MM R/A PLUG, TRM BLK 15POS5.08MMR/APLUG.TRMBLK 1-796634-5 1-796635-5 AKZ950/15-5.08-绿色 50950150021D PTB750B-03-2-15-3 MC100-50815 F75-5-5.08-15P F755E1510051 PCB 连接器 8213 B / 15 25.340.1553.0 PCB 连接器 8213 B / 15 OB 8213B/15OB 25.340.4553.0 HT508-15P
插拔式接线端子 PCB插拔端子 5.08接线端子 15P接线端子
15线
PA/V0
4
7
M3
0.5-0.6
0.2-2.5
24-12
2.5
