产品中心

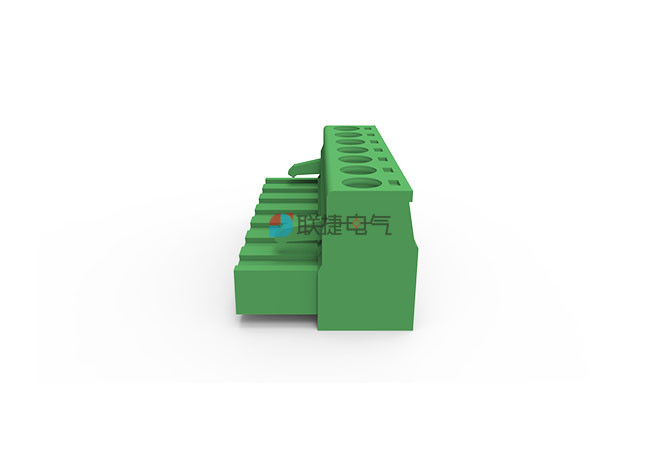

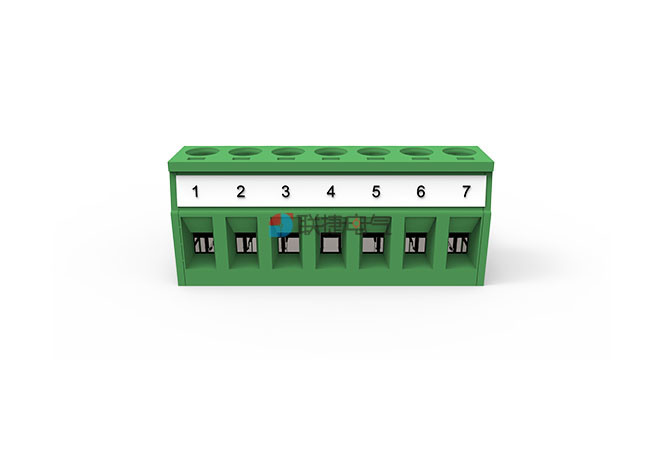

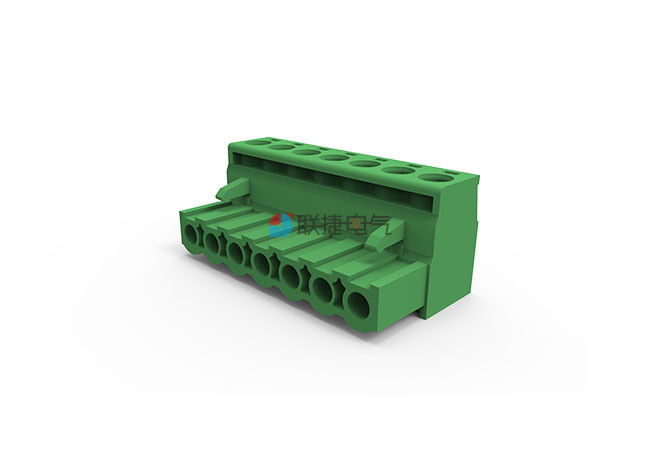

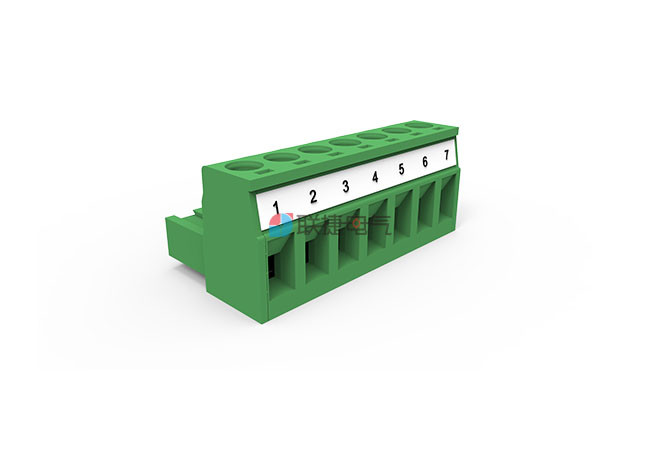

LC1-5.08-07P-140

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

2-12P常备，12线以上需要定制

产品位数

7P

同类型产品选型

查看

PDF规格书下载

接线端子技术资料

在线购买

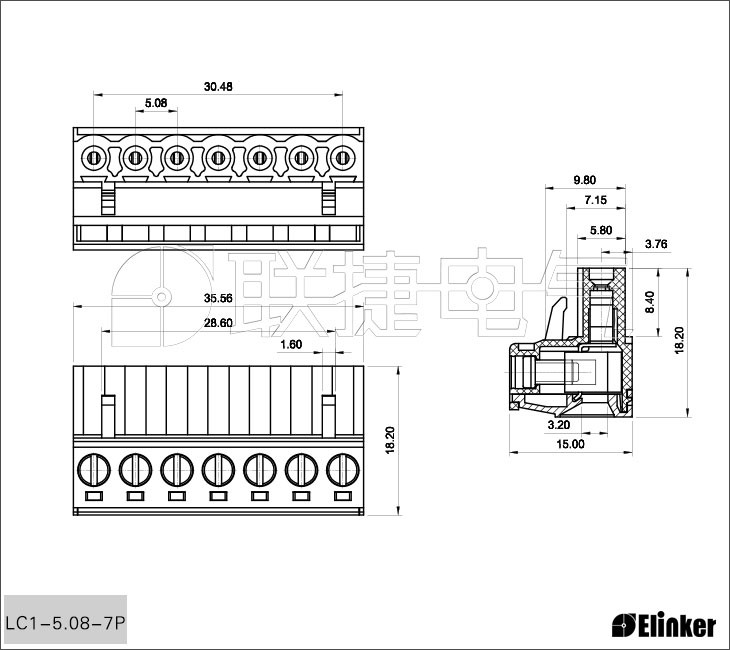

技术图纸

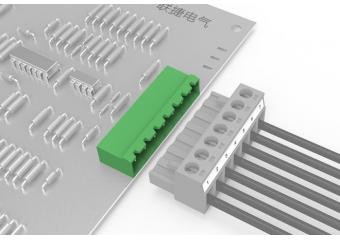

插拔式接线端子压线方式示意图



将导线置于压线框内,拧紧螺丝,压线框随着螺丝拧紧的方向向上移动,较终固定.

 插拔式接线端子压线方式

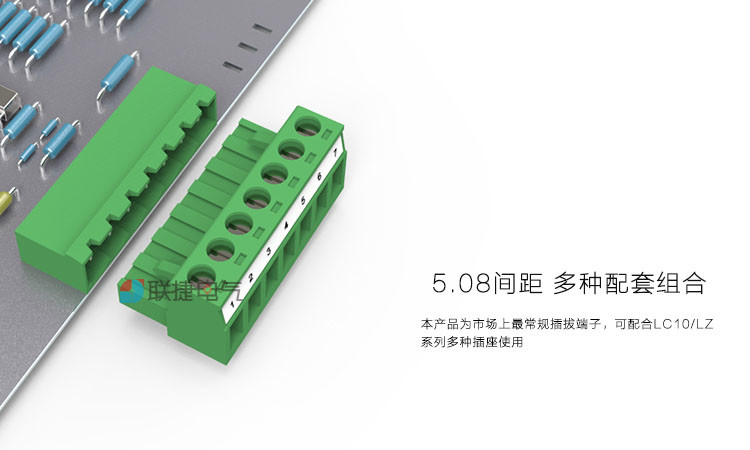

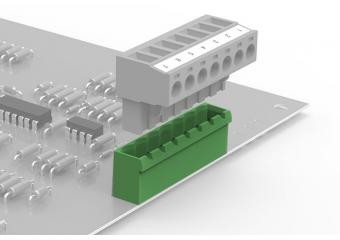

 5.08mm插拔式接线端子

       优势



  插头插座紧密结合，节省空间；

  180°进线，框式压线，防止导线受损；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

  通过防错插件对插头插座进行防错位保护。

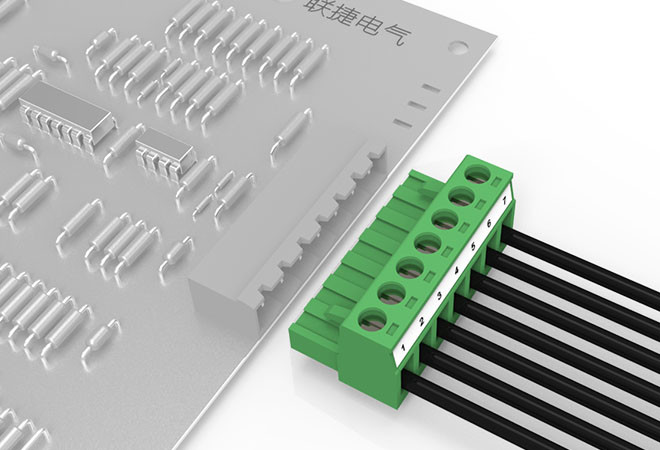

5.08mm插拔式接线端子

5.08mm插拔式接线端子

5.08mm插拔式接线端子

镀金接线端子 经济型端子 5.08间距接线端子



点击访问：       YL1-5.08        PT1-5.08





产品功能

单层

安装方式

线路板安装

接线方式

框式

端子针距

5.08mm

额定电压

320V

额定电流

17.5A

同款产品

MSTB 2,5/ 7-ST-5.08 MSTB2.5/7-ST-5.08 1757064 BLZP 5.08HC/07/180 SN OR BX BLZP5.08HC/07/180 1943630000 BLZP5.08HC/07/180 SN BK BX 1943860000 2ESDV-07P 2ESDV-7P 2EDGK-5.08-07P-14 2EDGK-5.08-7P TJ5.08-7P TJ0751530000G TJ-D/5.08-07P 7 POS 5.08MM R/A PLUG, TRM BLK 7POS5.08MMR/APLUG.TRMBLK 796634-7 796635-7 AKZ950/7-5.08-绿色 50950070021E PTB750B-03-2-07-3 MC100-50807 F75-5-5.08-07P F755E0710051 PCB 连接器 8213 B / 7 25.340.0753.0 PCB 连接器 8213 B / 7 OB 8213B/7OB 25.340.3753.0 HT508-7P

端子:

插拔式接线端子 PCB插拔端子 5.08接线端子 7P接线端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5-0.6

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

24-12

适用线径(mm²):

2.5
