产品中心

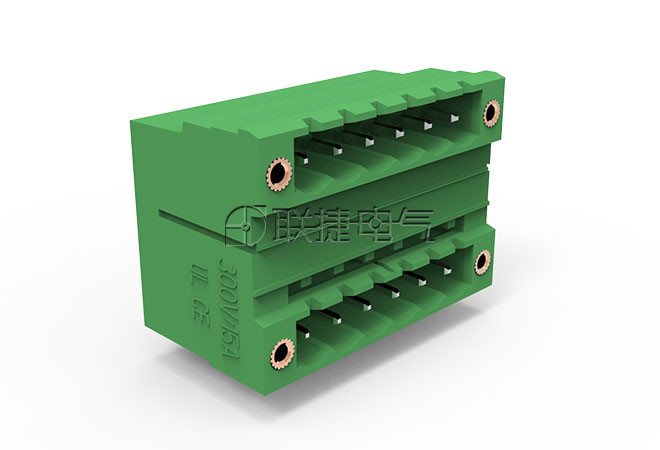

LZ3RHM-5.0/LZ3RHM-5.08

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

在线购买

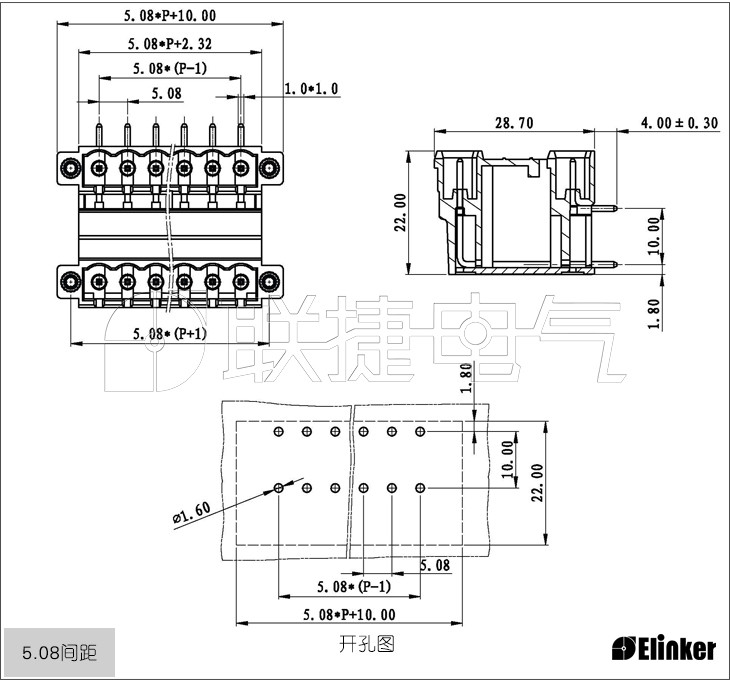

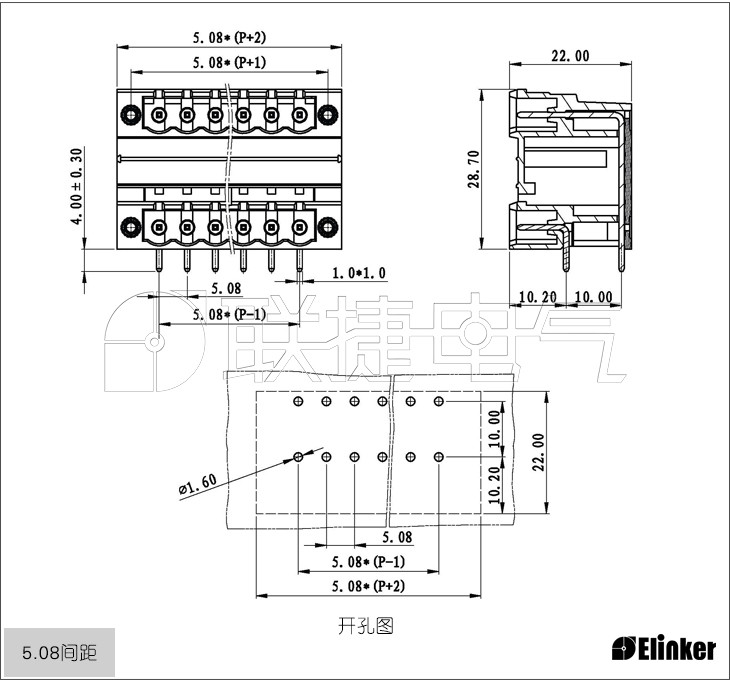

技术图纸



优势

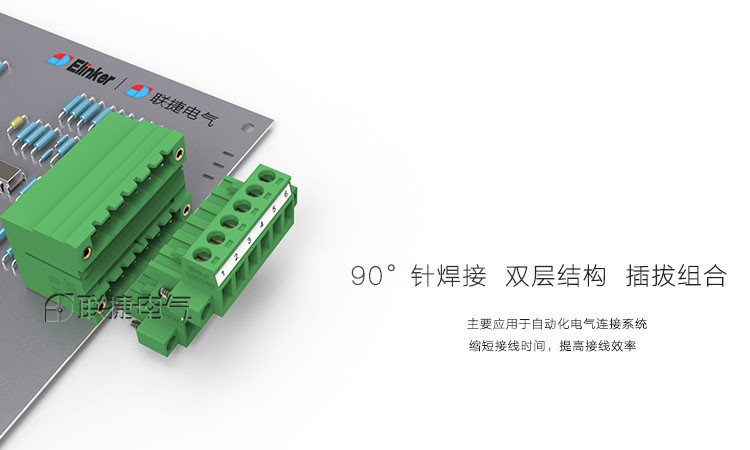

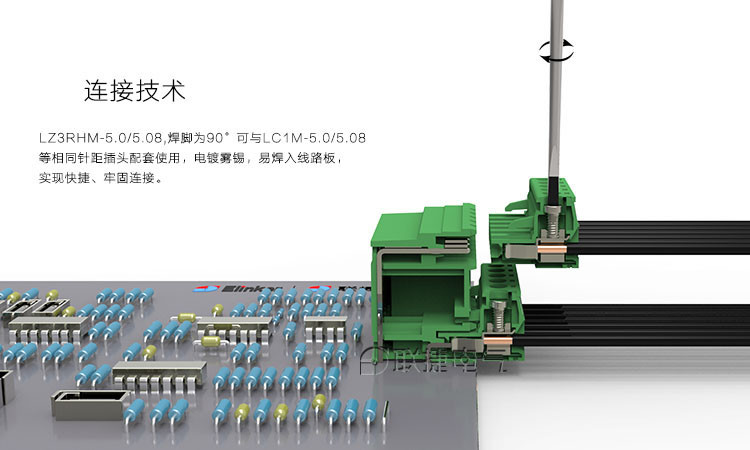

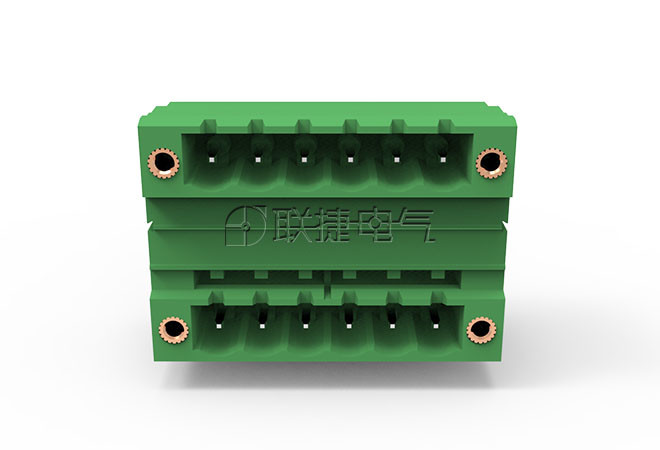

  双层插座，满足不同电气设备连接需求；

  可定制，2-24P任意选择；

  焊针呈90°，电镀雾锡，可焊接于线路板；

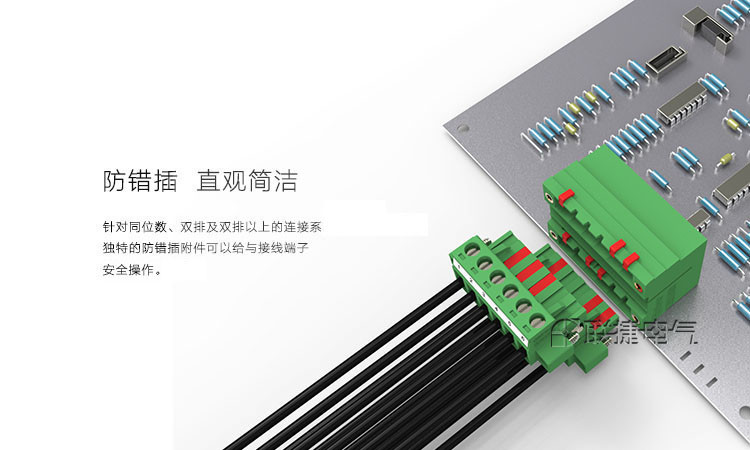

  带法兰，可安装防错插插件，保障电气设备准确安全连接。

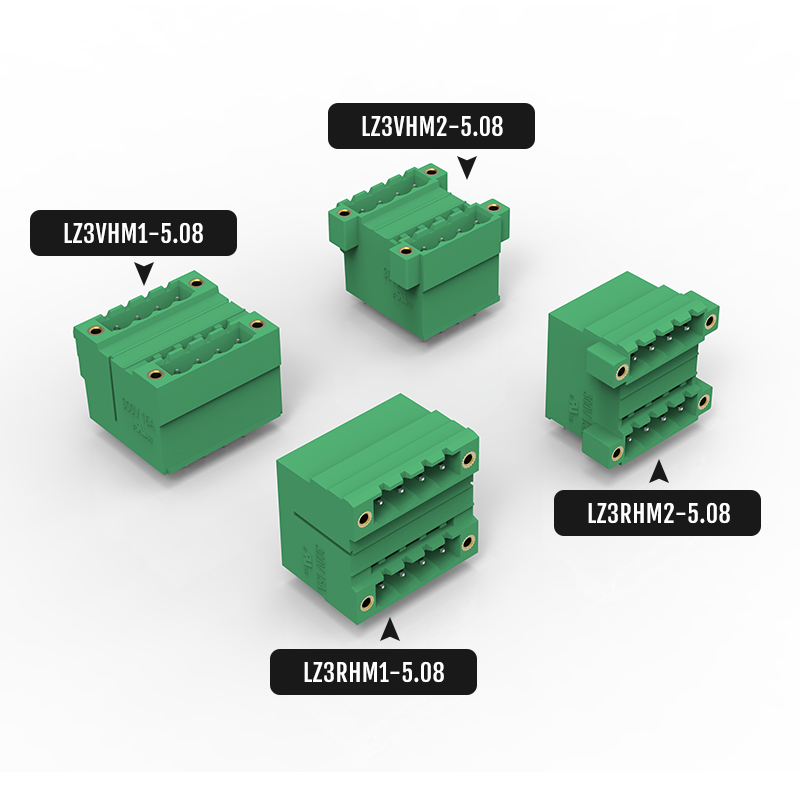

LZ3RHM1-LZ3RHM2-LZ3VHM1-LZ3VHM2-5.08焊接端子PCB线路板插拔系列

产品功能

二层

安装方式

线路板安装

接线方式

框式

端子针距

5.0/5.08mm

额定电压

300V

额定电流

15A

焊针角度

弯针90度

使用温度(℃):

-40℃~+105℃

端子:

插拔式接线端子 绿色端子

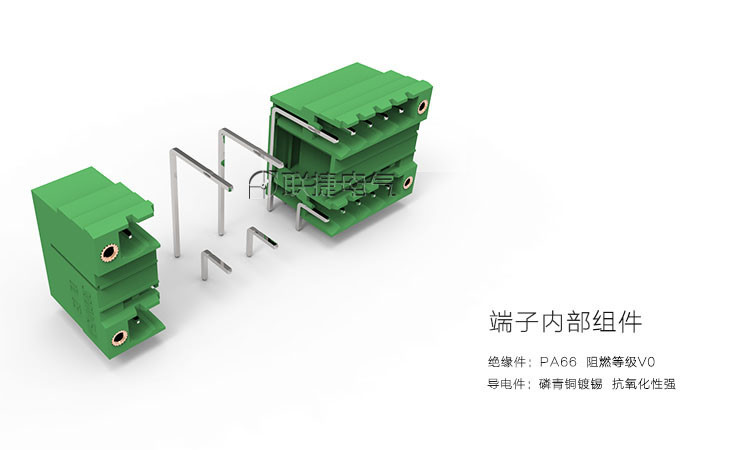

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

单芯/多芯线径(mm²):

0.2-2.5

LZ3RHM1-5.08规格书



LZ3RHM2-5.08规格书
