产品中心

LS341R-2.54

产品品牌

Elinker

产品颜色

常规黑色，其他颜色需定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载 在线3D模型

接线端子技术资料

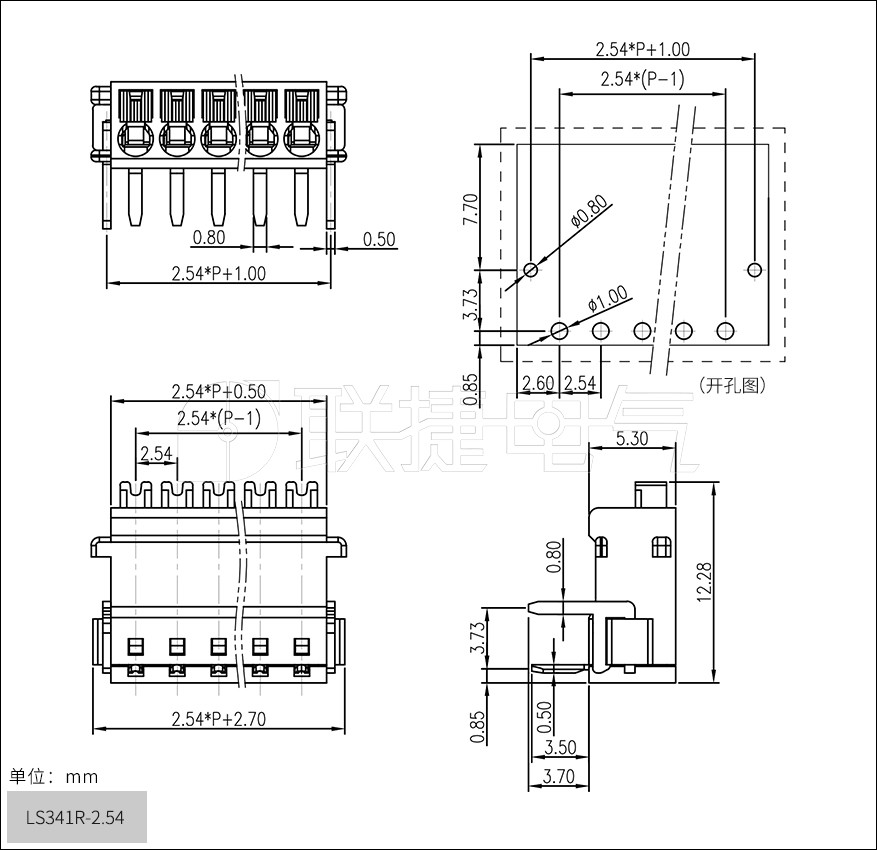

技术图纸

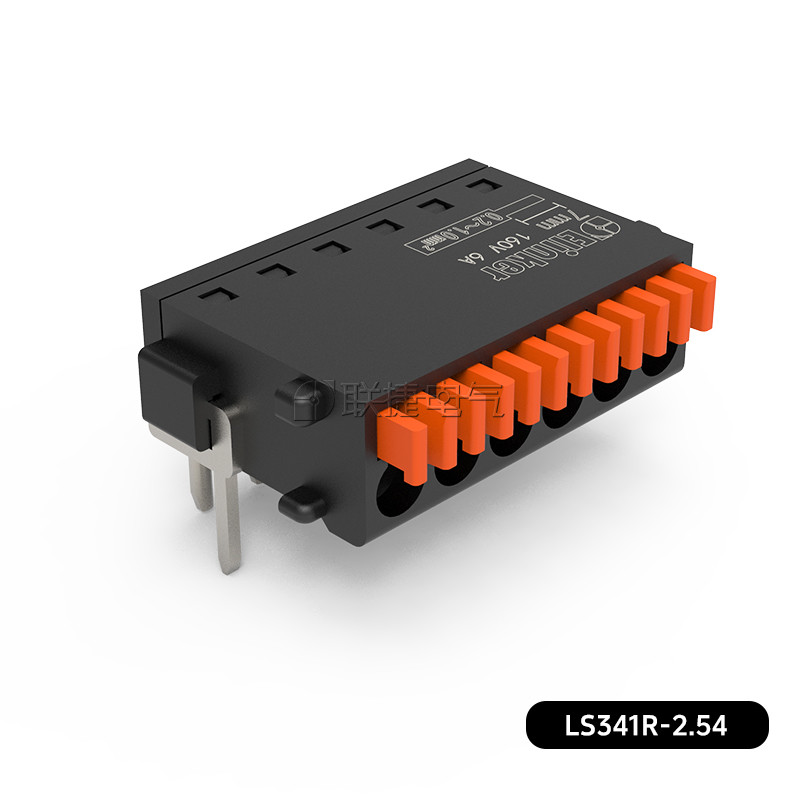

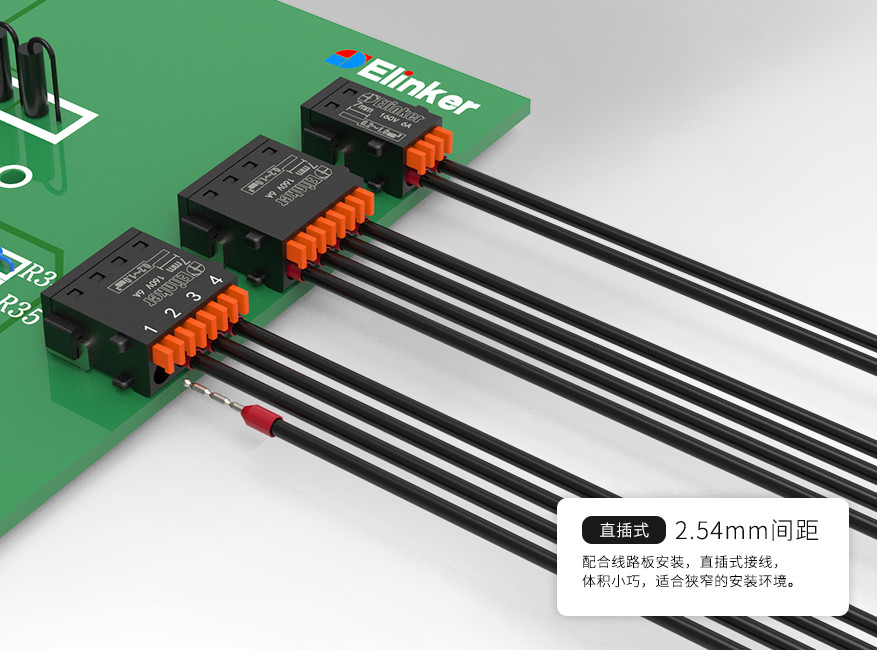

上海联捷LS341R-2.54直插弹簧式PCB接线端子

        优势



  厚度仅5.3mm，节省空间；

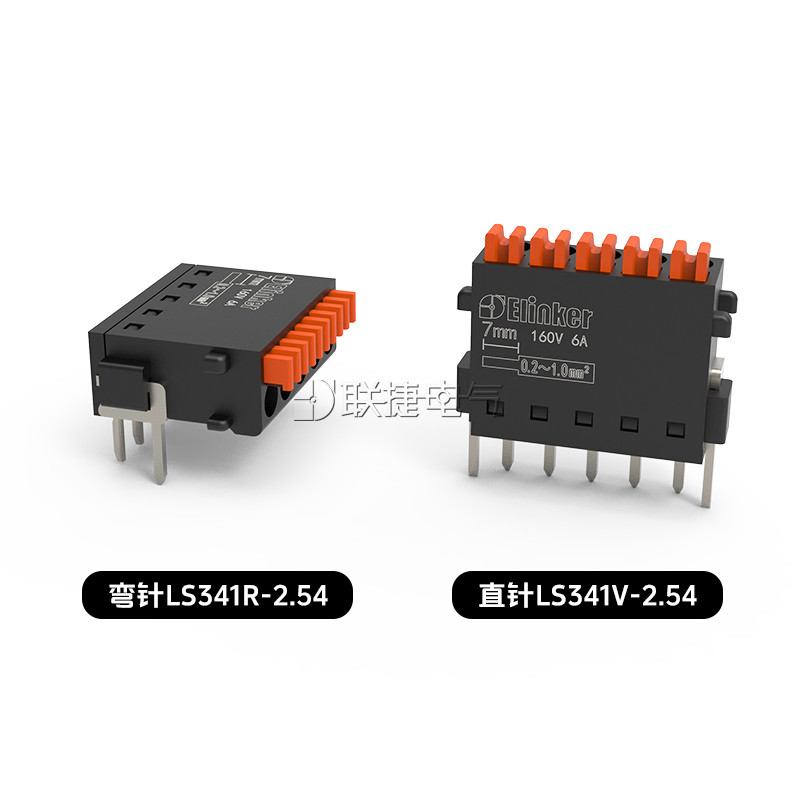

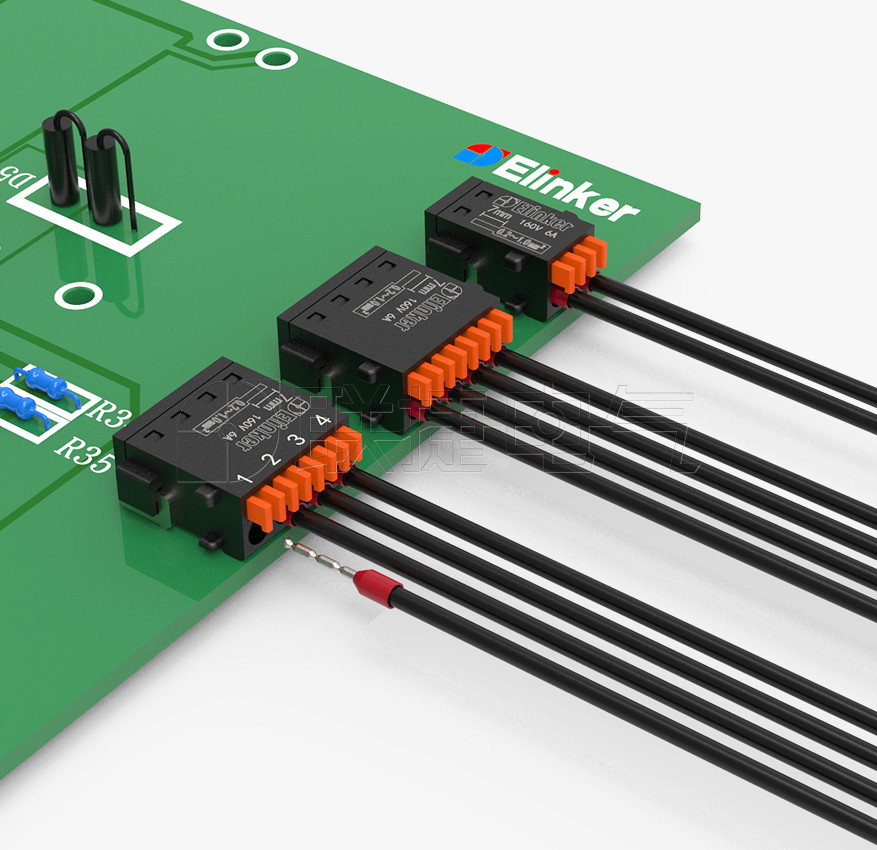

  弯针结构，180°方向接线，平行于线路板；

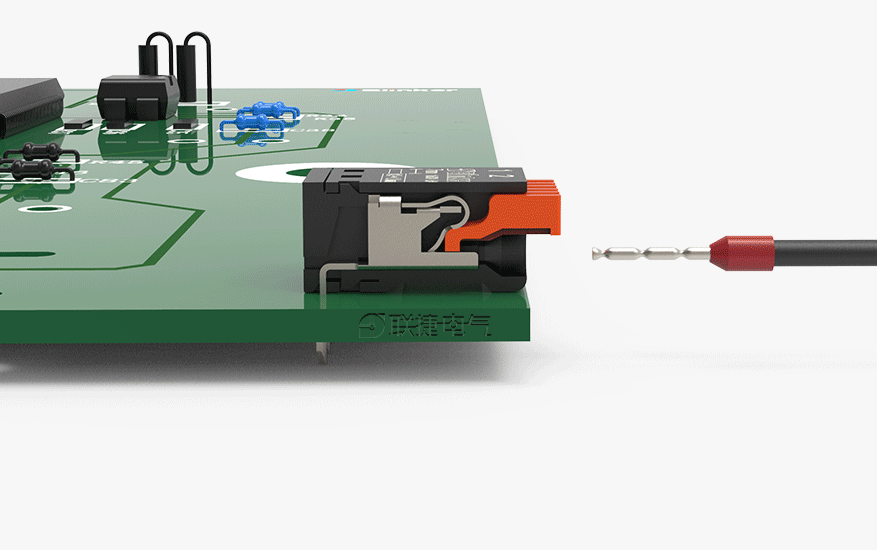

  蝶式直插技术，快速接线；
  免维护，节省使用成本；

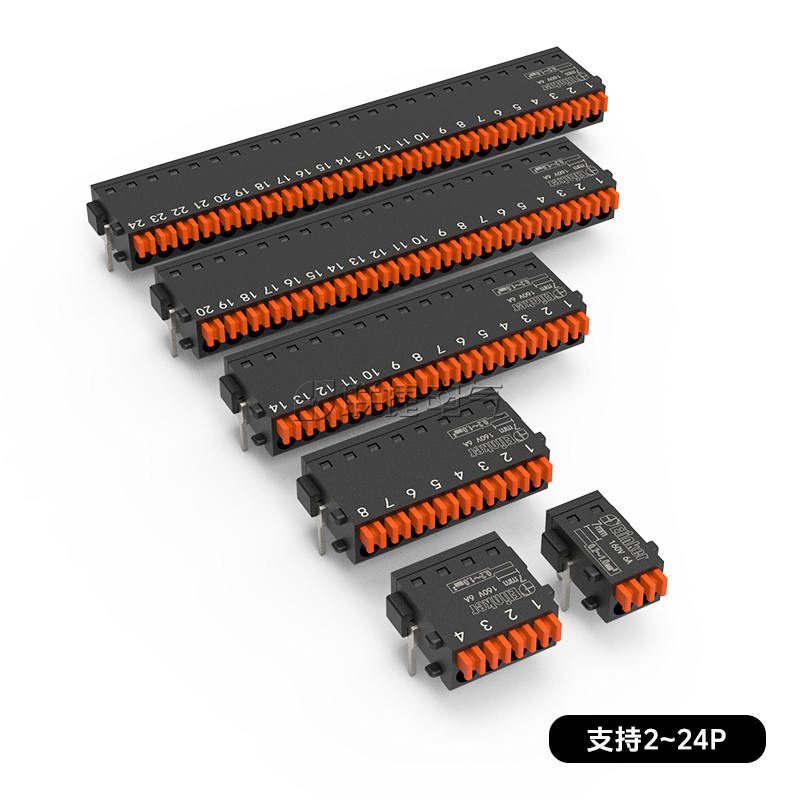

  提供2~24P多位数选型。


上海联捷LS341R-2.54直插弹簧式PCB接线端子上海联捷LS341R-2.54直插弹簧式PCB接线端子

上海联捷LS341R-2.54直插弹簧式PCB接线端子

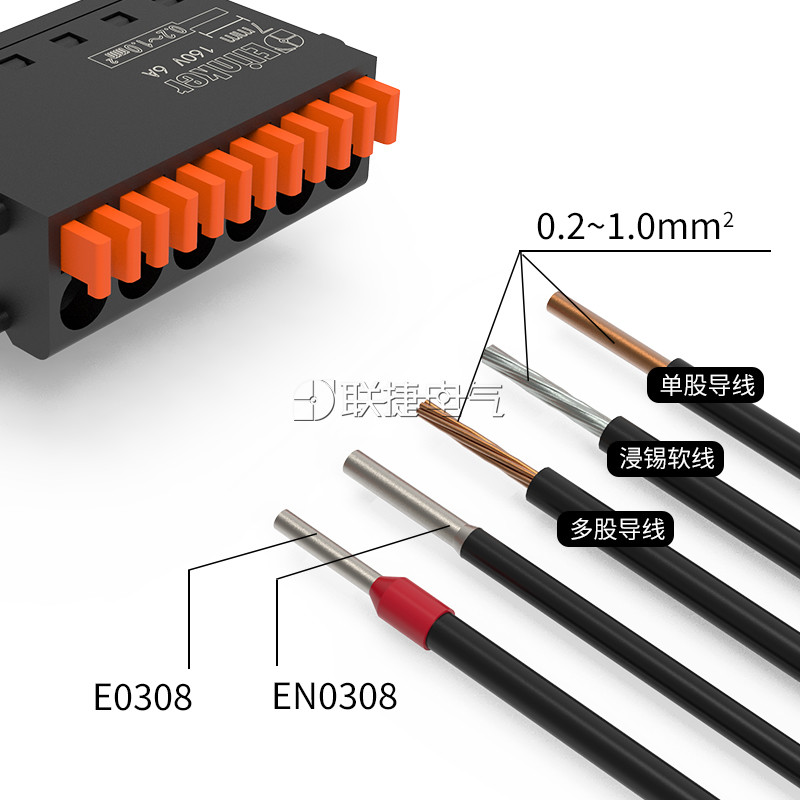

带套管,带塑料绝缘套管

0.14mm²~0.25mm²

带不含绝缘套管的冷压端头

0.25mm²~0.34mm²

柔性导线横截面

0.14mm²~1.0mm²

硬导线横截面

0.14mm²~1.0mm²

产品功能

单层

安装方式

线路板安装

接线方式

弹簧式

端子针距

2.54mm

额定电压

160V

额定电流

6A

焊针角度

弯针90度

使用温度(℃):

-40℃~+105℃

端子:

小间距直插式连接器

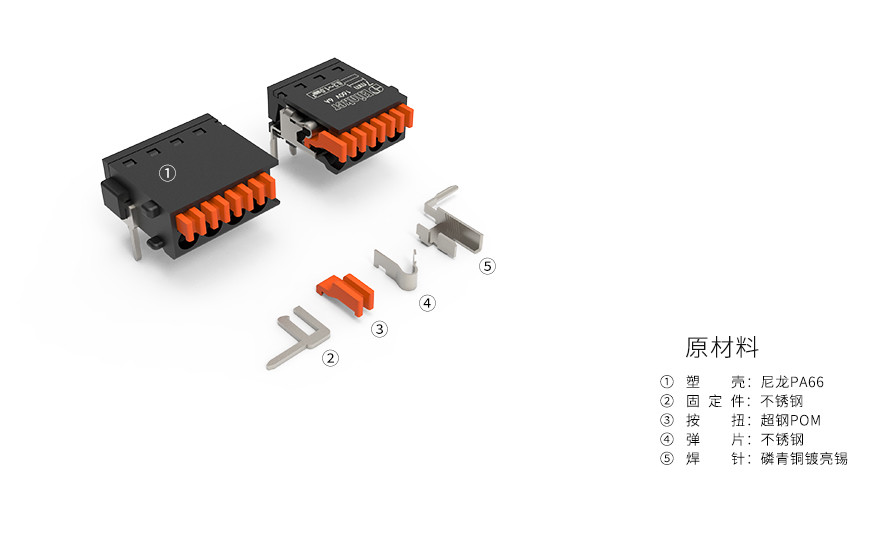

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2000V/min

剥线长度(mm):

7

适用线规(AWG):

26-20

上海联捷LS341R-2.54直插弹簧式PCB接线端子
