产品中心

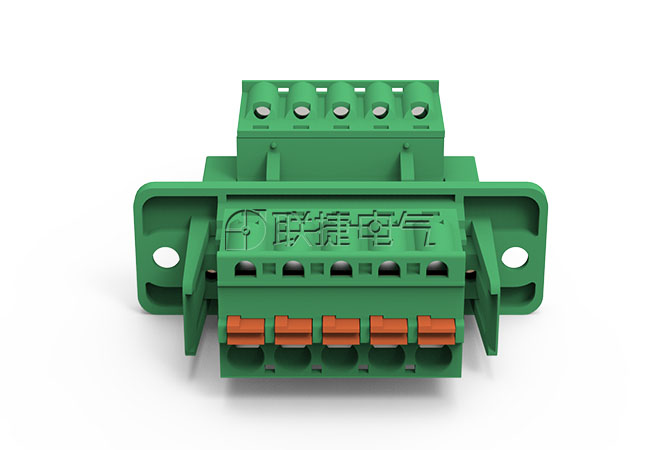

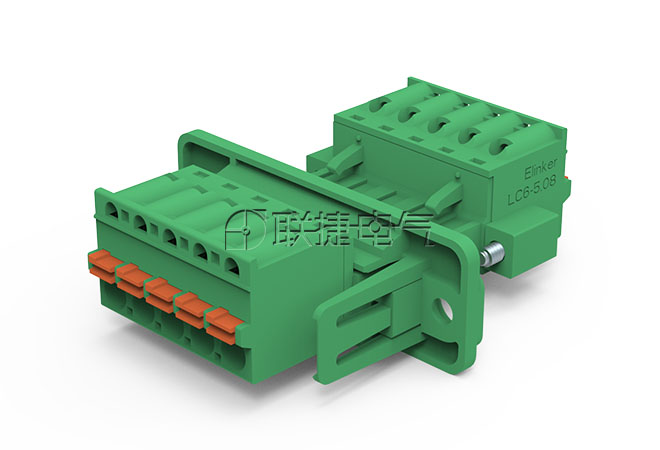

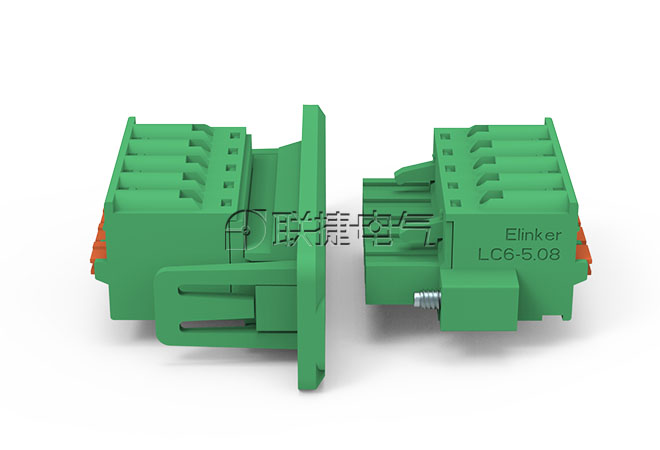

LC6M-LZ5X-LC60MG-5.08穿墙组合

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-24P

同类型产品选型

查看

接线位数
  • 2位
  • 3位
  • 4位
  • 5位
  • 6位
  • 7位
  • 8位
  • 9位
  • 10位
  • 11位
  • 12位
  • 13位
  • 14位
  • 15位
  • 16位
  • 17位
  • 18位
  • 19位
  • 20位
  • 21位
  • 22位
  • 23位
  • 24位

PDF规格书下载

接线端子技术资料

在线购买

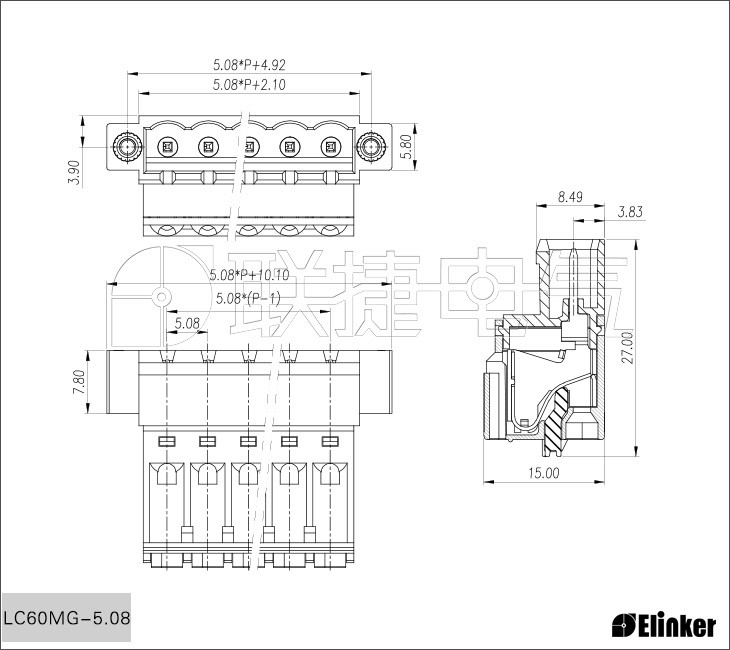

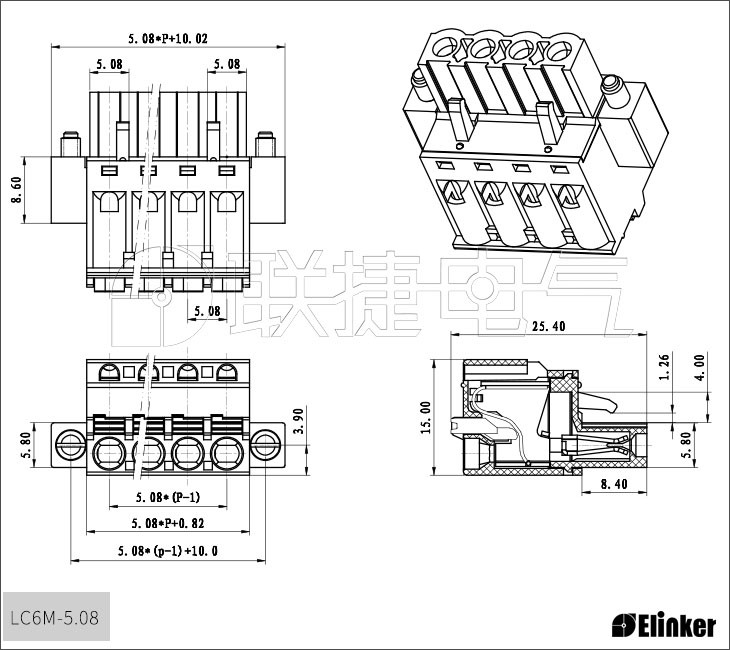

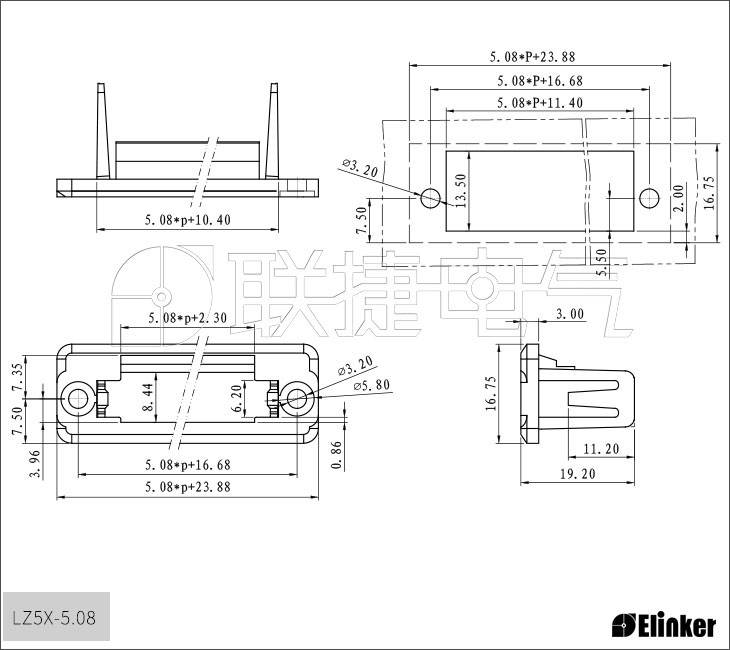

技术图纸

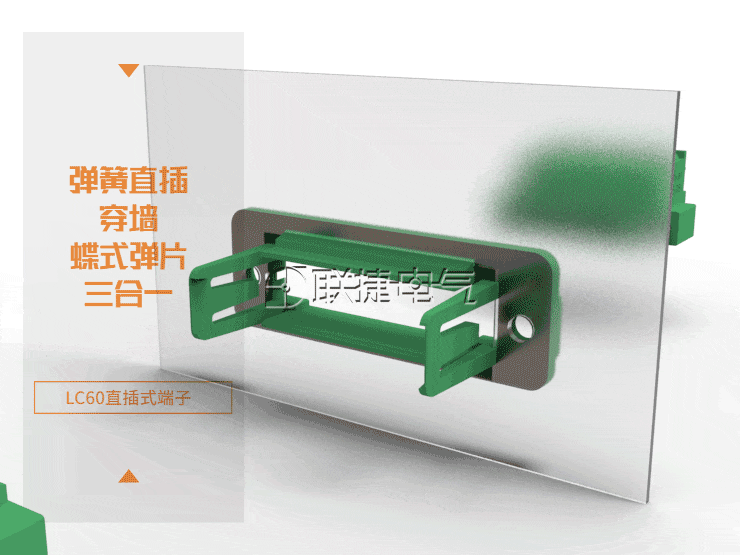

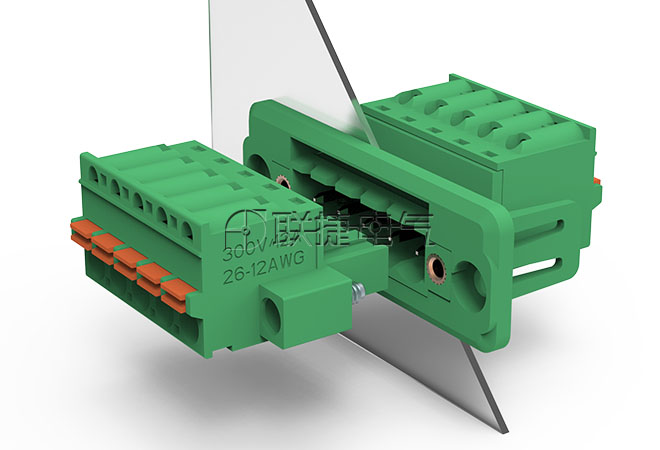

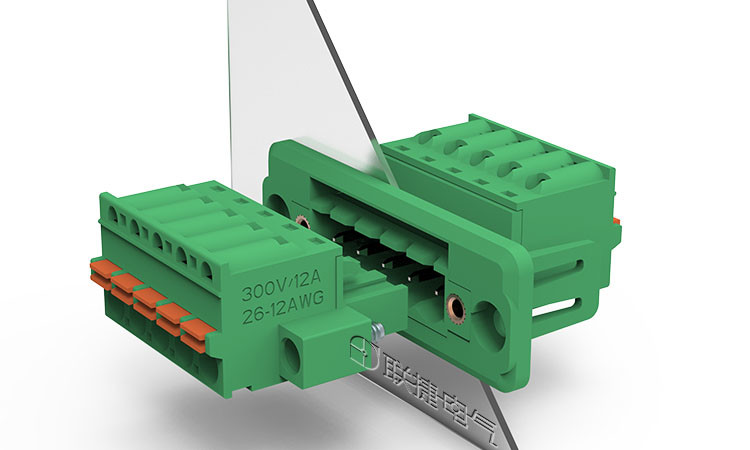

穿墙插拔



       优势

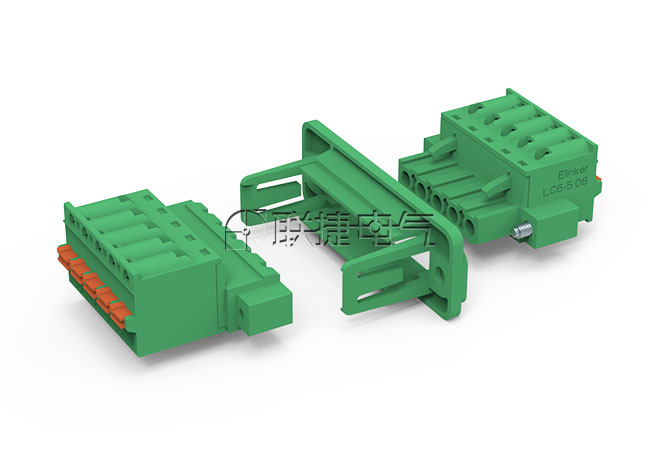

  LZ5X穿墙系列搭配LC6M/LC60MG插拔系列组成穿墙模组；

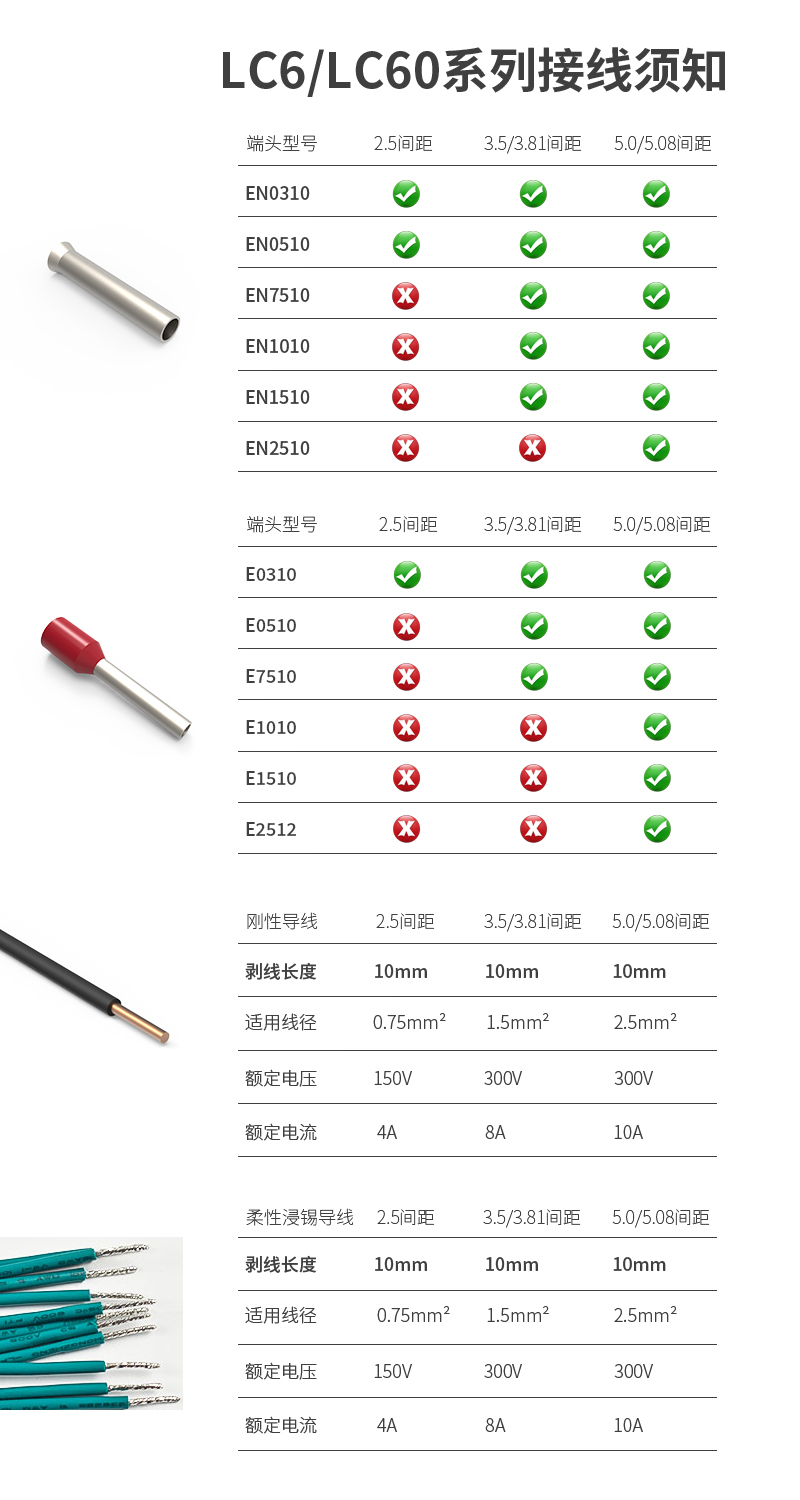

  连接截面积为2.5mm²的柔性导线；

  2-24位，常规间距，带法兰，适应多种安装空间的需要；

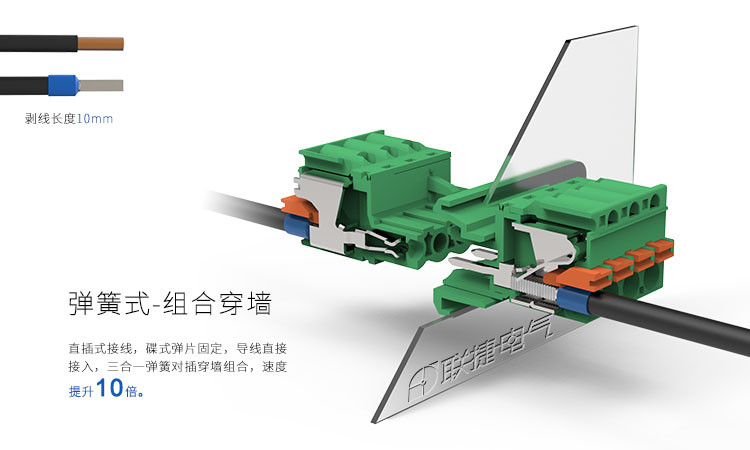

  直插式接线，蝶式弹片简易便捷。

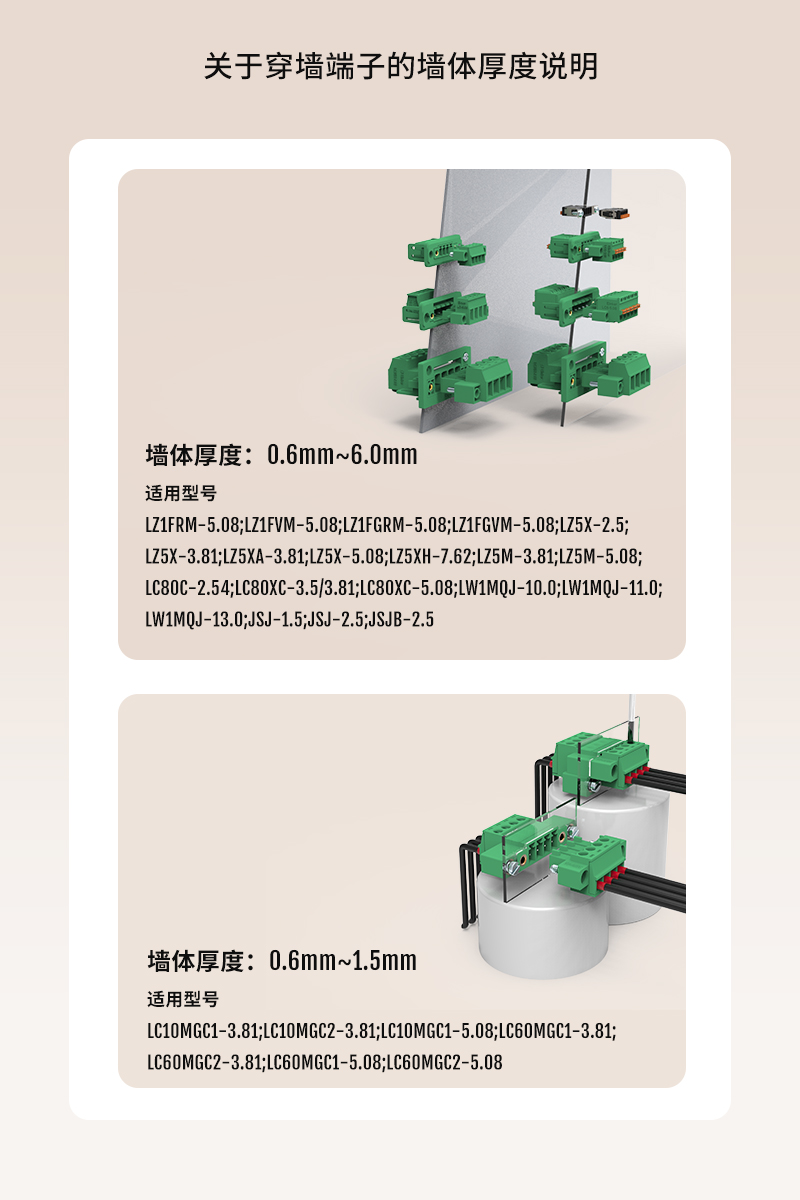

上海联捷穿墙端子厚度说明

产品功能

穿墙型

接线方式

弹簧式

端子针距

5.08mm

额定电压

300V

额定电流

10A

使用温度(℃):

-40℃~+105℃

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

适用线规(AWG):

26-12
